Otevřená embedded Linux platforma: PoE, Ethernet, Wi-Fi nebo LTE, 868/915 MHz
Přesné měření teploty v mnoha bodech průmyslového provozu. Embedded Linux, 1-Wire senzory a spolehlivost, jakou vaši zákazníci vyžadují.
Kde jiné monitorovací systémy nestačí
Spotřební hardware
Spotřební brány se přehřívají, ztrácejí spojení a při nepřetržitém provozu vydrží jen několik měsíců.
Měsíce vývoje firmwaru
Psát firmware brány od nuly znamená vyčlenit na celé měsíce linuxové vývojáře.
Omezená konektivita
Většina bran vás nutí ke kompromisu: omezené protokoly, omezená rozhraní.
Softwarová omezení
Uzavřené platformy dodavatelů omezují, co na nich smíte spouštět. Brána je vaše, pravidla jejich.
Tři kroky k prvnímu nasazení
Připojte senzory
Zapojte až 8 kabelových sond 1-Wire a přes rádio 868/915 MHz spárujte bezdrátové senzory STICKER. Pokryjete tak celý objekt.
Nastavte na místě
Vše nastavíte ve vestavěném webovém rozhraní nebo přímo na LCD displeji. Limity, upozornění i to, kam data směřují, určíte během pár minut.
Posílejte data a reagujte
Data plynou do vašich systémů přes MQTT, nebo přes libovolný protokol, který si na otevřeném Linuxu spustíte. Monitorujte v reálném čase, nastavujte alarmy a exportujte reporty pro audit.
Připojte senzory
Zapojte až 8 kabelových sond 1-Wire a přes rádio 868/915 MHz spárujte bezdrátové senzory STICKER. Pokryjete tak celý objekt.
Nastavte na místě
Vše nastavíte ve vestavěném webovém rozhraní nebo přímo na LCD displeji. Limity, upozornění i to, kam data směřují, určíte během pár minut.
Posílejte data a reagujte
Data plynou do vašich systémů přes MQTT, nebo přes libovolný protokol, který si na otevřeném Linuxu spustíte. Monitorujte v reálném čase, nastavujte alarmy a exportujte reporty pro audit.
Přehled produktu
Přehledný LCD displej
Zobrazení aktuálních hodnot senzorů přímo na podsvíceném LCD displeji
Bezpečná konektivita
Komunikace přes Ethernet nebo WiFi, volitelně i přes LTE modem nebo kartu LoRaWAN
Compute Module 4
Vývojová platforma založená na Raspberry Pi Compute Module 4
Stavové LED
Samostatná LED kontrolka pro každý kanál 1-Wire
Napájení PoE
PoE 36–57 V (IEEE 802.3af) se záložní baterií Li-Ion
Rádio ISM 868/915 MHz
Modulace GFSK a LoRa: senzory STICKER připojíte přímo proprietárním protokolem LoRa P2P, nebo vytvoříte hvězdicovou síť
Uvnitř FIBER

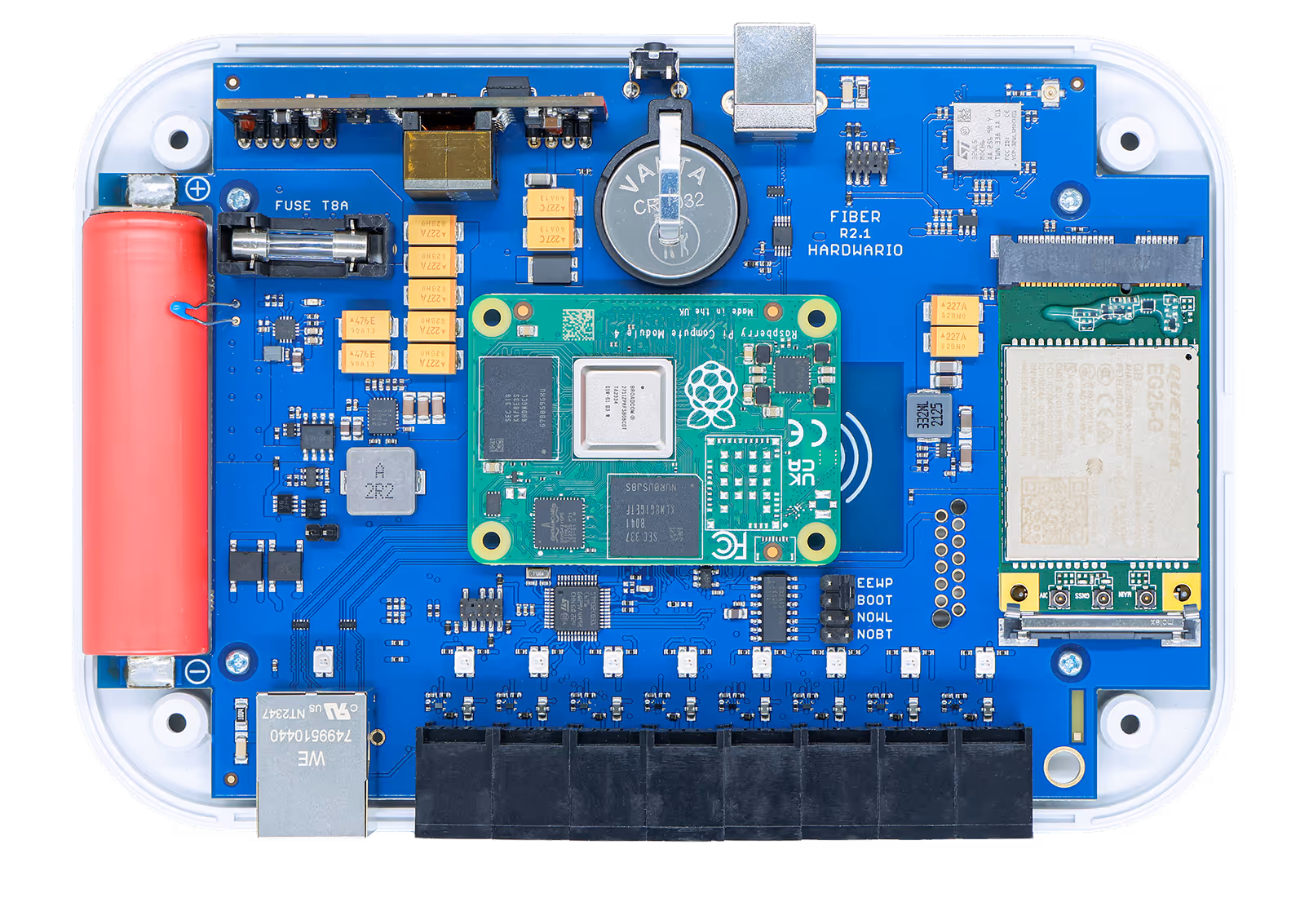

Ethernet, WiFi, LTE nebo LoRaWAN a rádio ISM
FIBER se k vaší síti připojí přes Ethernet (s PoE) nebo WiFi a volitelně přes LTE modem, nebo kartu LoRaWAN (jedno, nebo druhé). S kartou LoRaWAN se FIBER připojí do sítí LoRaWAN. Integrované rádio ISM 868/915 MHz s modulací GFSK a LoRa komunikuje s bezdrátovými senzory STICKER přímo proprietárním protokolem LoRa P2P, který hardwarově podporují obě strany, a zvládá sítě peer-to-peer i hvězdicové.

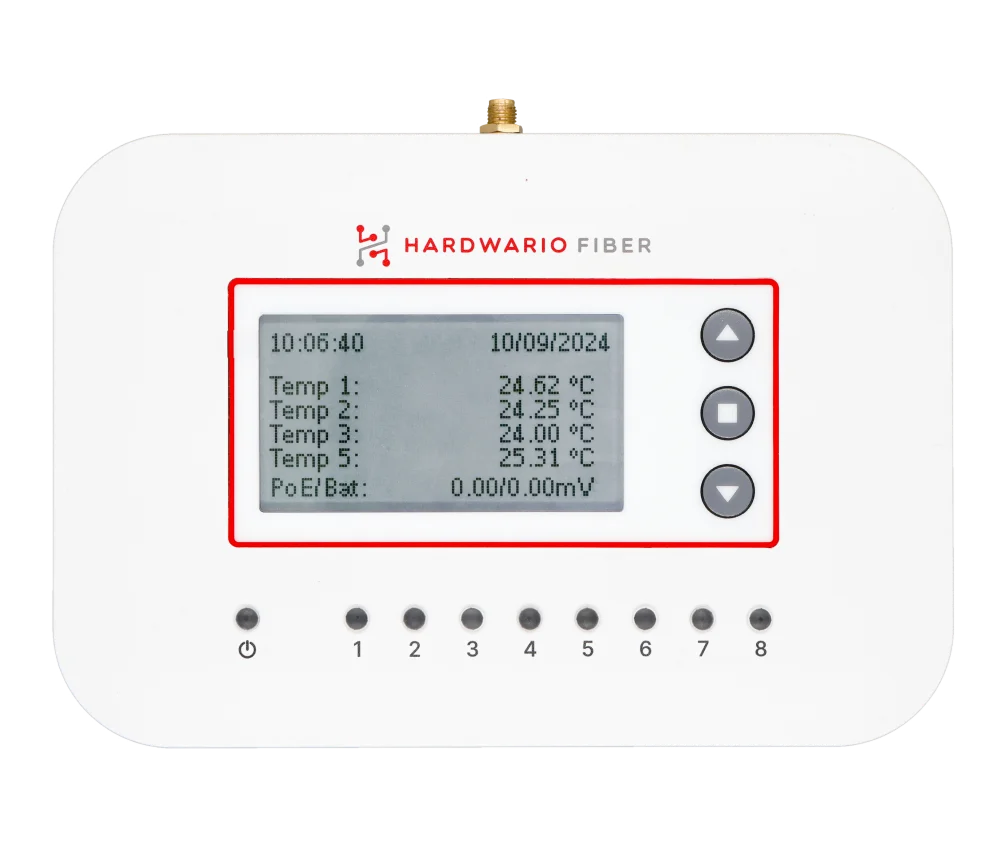

LCD displej a LED kontrolky
Na přehledném podsvíceném LCD displeji vidíte aktuální hodnoty senzorů na první pohled. Samostatná LED kontrolka u každého kanálu 1-Wire hned ukáže, které vstupy jsou aktivní. Tlačítky ovládáte menu přímo na zařízení.

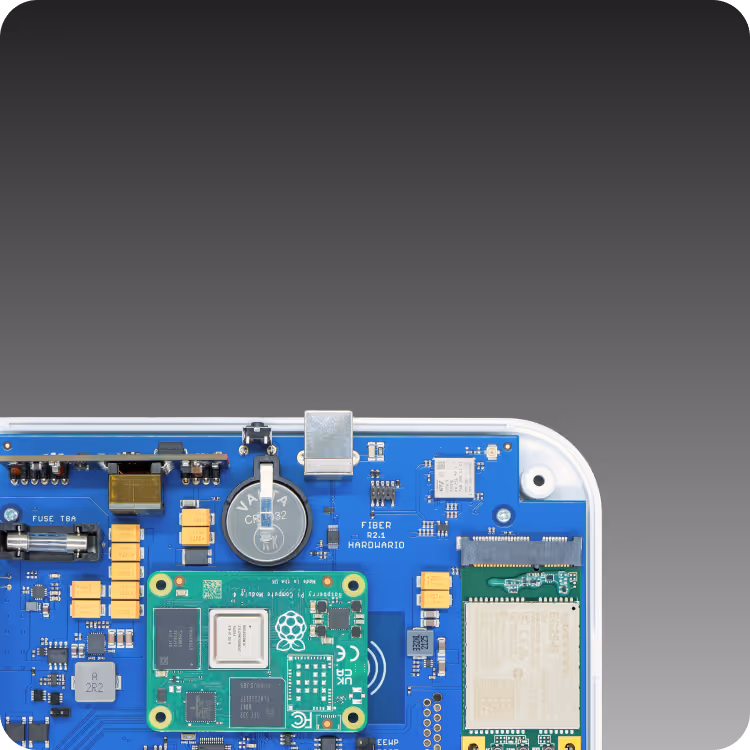

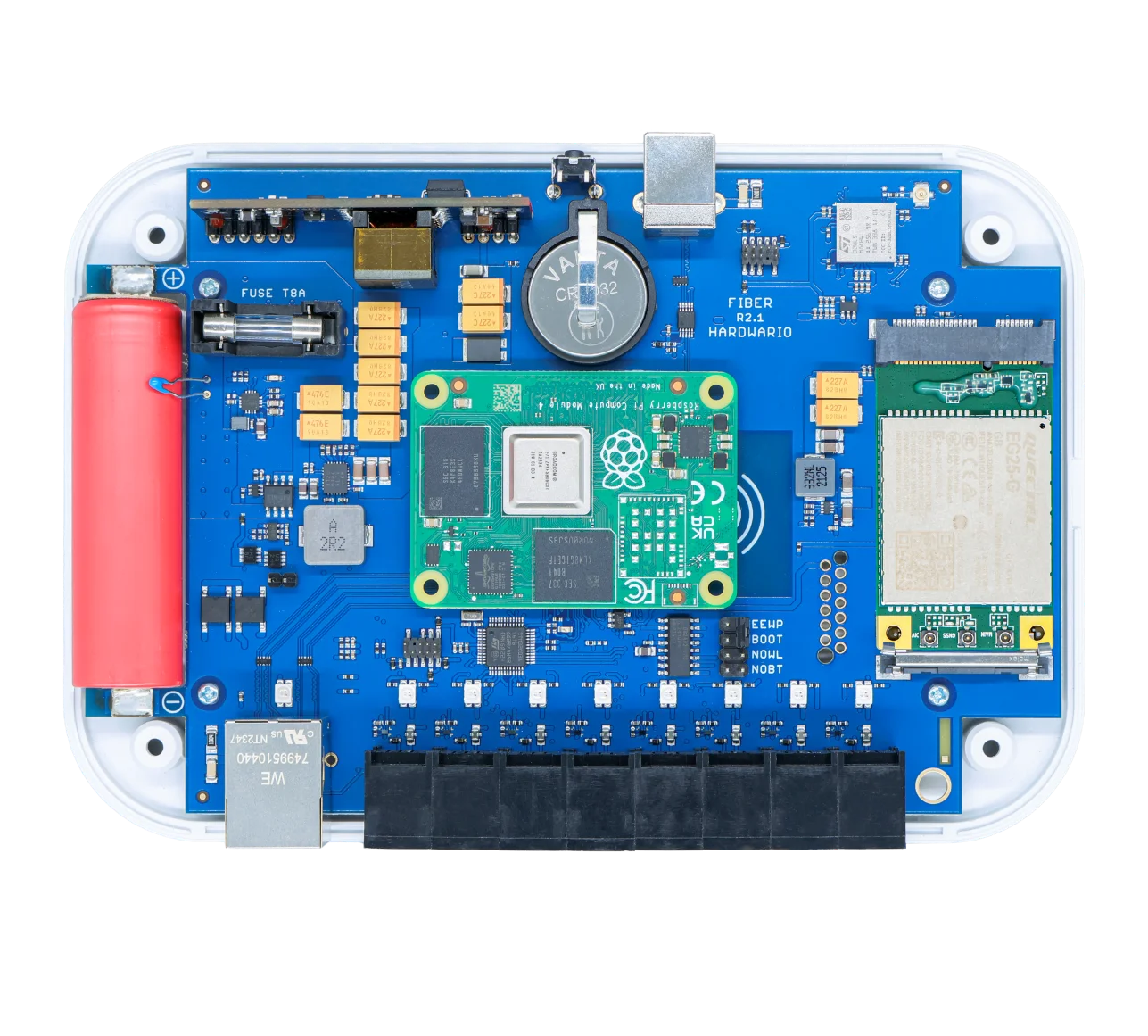

Postaveno na Raspberry Pi CM4
Základem je Raspberry Pi Compute Module 4 se čtyřjádrovým procesorem Cortex-A72. Spustíte na něm standardní Raspberry Pi OS i vlastní linuxové image. FIBER tak poslouží jako univerzální vývojová platforma pro vaše IoT řešení.
Plné ovládání přes MQTT
FIBER se dodává s ekosystémem v Rustu, který zpřístupní celé zařízení přes MQTT se šifrováním TLS. Z vlastního softwaru tak čtete teploty z 1-Wire, ovládáte LCD, zachytáváte stisky tlačítek a řídíte LED. Data proudí do vašich systémů a otevřený Linux zvládne v podstatě jakýkoli protokol, který projekt potřebuje.
Ethernet, WiFi, LTE nebo LoRaWAN a rádio ISM
FIBER se k vaší síti připojí přes Ethernet (s PoE) nebo WiFi a volitelně přes LTE modem, nebo kartu LoRaWAN (jedno, nebo druhé). S kartou LoRaWAN se FIBER připojí do sítí LoRaWAN. Integrované rádio ISM 868/915 MHz s modulací GFSK a LoRa komunikuje s bezdrátovými senzory STICKER přímo proprietárním protokolem LoRa P2P, který hardwarově podporují obě strany, a zvládá sítě peer-to-peer i hvězdicové.
LCD displej a LED kontrolky
Na přehledném podsvíceném LCD displeji vidíte aktuální hodnoty senzorů na první pohled. Samostatná LED kontrolka u každého kanálu 1-Wire hned ukáže, které vstupy jsou aktivní. Tlačítky ovládáte menu přímo na zařízení.
Postaveno na Raspberry Pi CM4
Základem je Raspberry Pi Compute Module 4 se čtyřjádrovým procesorem Cortex-A72. Spustíte na něm standardní Raspberry Pi OS i vlastní linuxové image. FIBER tak poslouží jako univerzální vývojová platforma pro vaše IoT řešení.
Plné ovládání přes MQTT
FIBER se dodává s ekosystémem v Rustu, který zpřístupní celé zařízení přes MQTT se šifrováním TLS. Z vlastního softwaru tak čtete teploty z 1-Wire, ovládáte LCD, zachytáváte stisky tlačítek a řídíte LED. Data proudí do vašich systémů a otevřený Linux zvládne v podstatě jakýkoli protokol, který projekt potřebuje.
Kde to funguje
Monitoring nemocničního prostředí
Nepřetržité sledování teploty na odděleních, v lékárnách a skladech. Automatické záznamy teplot slouží jako podklad pro vykazování souladu se zdravotnickými předpisy.
Farmaceutický chladový řetězec
Přesné záznamy teplot při skladování a distribuci léčiv. Auditní stopa pro váš proces GDP a okamžitá upozornění na překročení limitů.

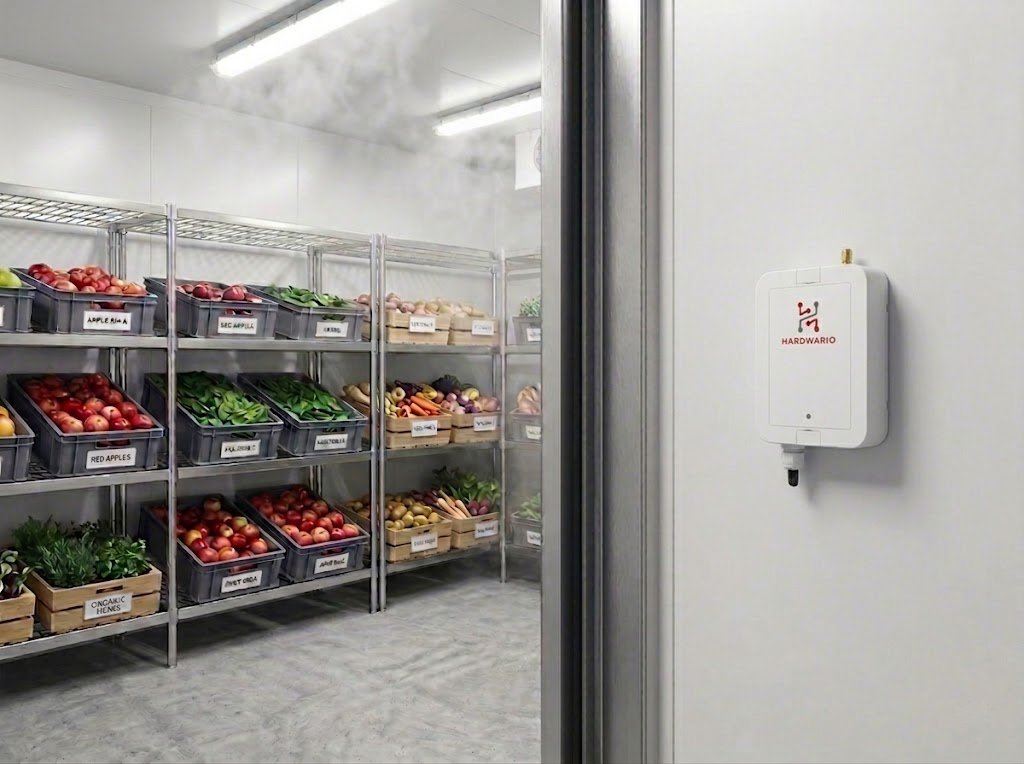

Monitoring chlazení v maloobchodu
Sledujte chladicí vitríny a mrazáky v prodejnách. Předcházejte kažení potravin a veďte průběžné záznamy pro svůj systém bezpečnosti potravin.
Monitoring laboratoří
Hlídejte teplotu tam, kde na ní ve výzkumných laboratořích záleží. Kabelové sondy 1-Wire mají přesnost, jakou citlivé experimenty vyžadují.
Monitoring rozvoden
Sledování teploty transformátorů a rozvaděčů v rozvodnách. Včasné varování před tepelnými anomáliemi předchází nákladným poruchám.
Výrobní linky
Měření teploty v mnoha bodech výrobního procesu. Osm nezávislých vstupů 1-Wire pokryje i složitý provoz.
Monitoring nemocničního prostředí
Nepřetržité sledování teploty na odděleních, v lékárnách a skladech. Automatické záznamy teplot slouží jako podklad pro vykazování souladu se zdravotnickými předpisy.
Farmaceutický chladový řetězec
Přesné záznamy teplot při skladování a distribuci léčiv. Auditní stopa pro váš proces GDP a okamžitá upozornění na překročení limitů.
Monitoring chlazení v maloobchodu
Sledujte chladicí vitríny a mrazáky v prodejnách. Předcházejte kažení potravin a veďte průběžné záznamy pro svůj systém bezpečnosti potravin.
Monitoring laboratoří
Hlídejte teplotu tam, kde na ní ve výzkumných laboratořích záleží. Kabelové sondy 1-Wire mají přesnost, jakou citlivé experimenty vyžadují.
Monitoring rozvoden
Sledování teploty transformátorů a rozvaděčů v rozvodnách. Včasné varování před tepelnými anomáliemi předchází nákladným poruchám.
Výrobní linky
Měření teploty v mnoha bodech výrobního procesu. Osm nezávislých vstupů 1-Wire pokryje i složitý provoz.
Technické specifikace
- Napájení
- PoE se záložní baterií Li-Ion
- Vstupní napětí PoE
- 36 V až 57 V (IEEE802.3af)
- Záložní baterie
- 3,6 V Li-Ion
- Vstupy
- 8× 1-Wire
- Konektivita
- Ethernet, WiFi, BLE; volitelně modul LTE nebo LoRaWAN
- Rádio ISM
- 868/915 MHz (GFSK / LoRa)
- Rozměry
- 175 × 120 × 35 mm (Š × V × H)
- Provozní teplota
- -20 °C až +60 °C
- Certifikace
- CE, v souladu s RoHS
Často kladené otázky
Kolik senzorů FIBER obslouží?
FIBER má osm nezávislých vstupů 1-Wire pro kabelové sondy a integrované rádio 868/915 MHz pro bezdrátové senzory STICKER. Pokryje tak teplotu, vlhkost i pohyb v celém objektu.
Jak je FIBER napájen?
Napájí se přes PoE (IEEE802.3af, 36–57 V) a má záložní baterii Li-Ion 3,6 V, takže monitoring běží i při výpadku napájení.
Jakou konektivitu FIBER nabízí?
FIBER se připojuje přes Ethernet (s PoE) nebo WiFi a volitelně přes LTE modem, nebo kartu LoRaWAN (jedno, nebo druhé). S kartou LoRaWAN se FIBER připojí do sítí LoRaWAN. Zařízení má také BLE a rádio ISM 868/915 MHz s modulací GFSK/LoRa. Rádio komunikuje se senzory STICKER přímo proprietárním protokolem LoRa P2P a zvládá sítě peer-to-peer i hvězdicové.
Na čem je FIBER postavený a mohu na něm provozovat vlastní software?
FIBER je postavený na Raspberry Pi Compute Module 4 se čtyřjádrovým Cortex-A72. Máte plný přístup root k Linuxu, podporu Dockeru a můžete provozovat Raspberry Pi OS nebo vlastní image.
Jak FIBER bezpečně přenáší data?
Data proudí do vašich systémů přes MQTT se šifrováním TLS. Protože FIBER běží na otevřeném Linuxu, můžete použít v podstatě jakýkoli protokol. Ekosystém v Rustu navíc zpřístupní přes MQTT celé zařízení: čtení 1-Wire, LCD, tlačítka i LED.
