Jak připojit mobilní aplikace Blynk IoT
Vaši sestavu stavebnice TOWER jednoduše propojíte s mobilním telefonem. Po spárování můžete posílat notifikace nebo v něm zobrazit grafy s teplotou ve vašem domě. Potřebujete k tomu aplikaci Blynk IoT a v tomto článku vám ukážeme, jak na to.
Začněte registrací na Blynk.cloud
Prvním krokem je vytvoření účtu v aplikaci Blynk. Nový účet potřebujete i v případě, že jste používali předchozí verzi aplikace.

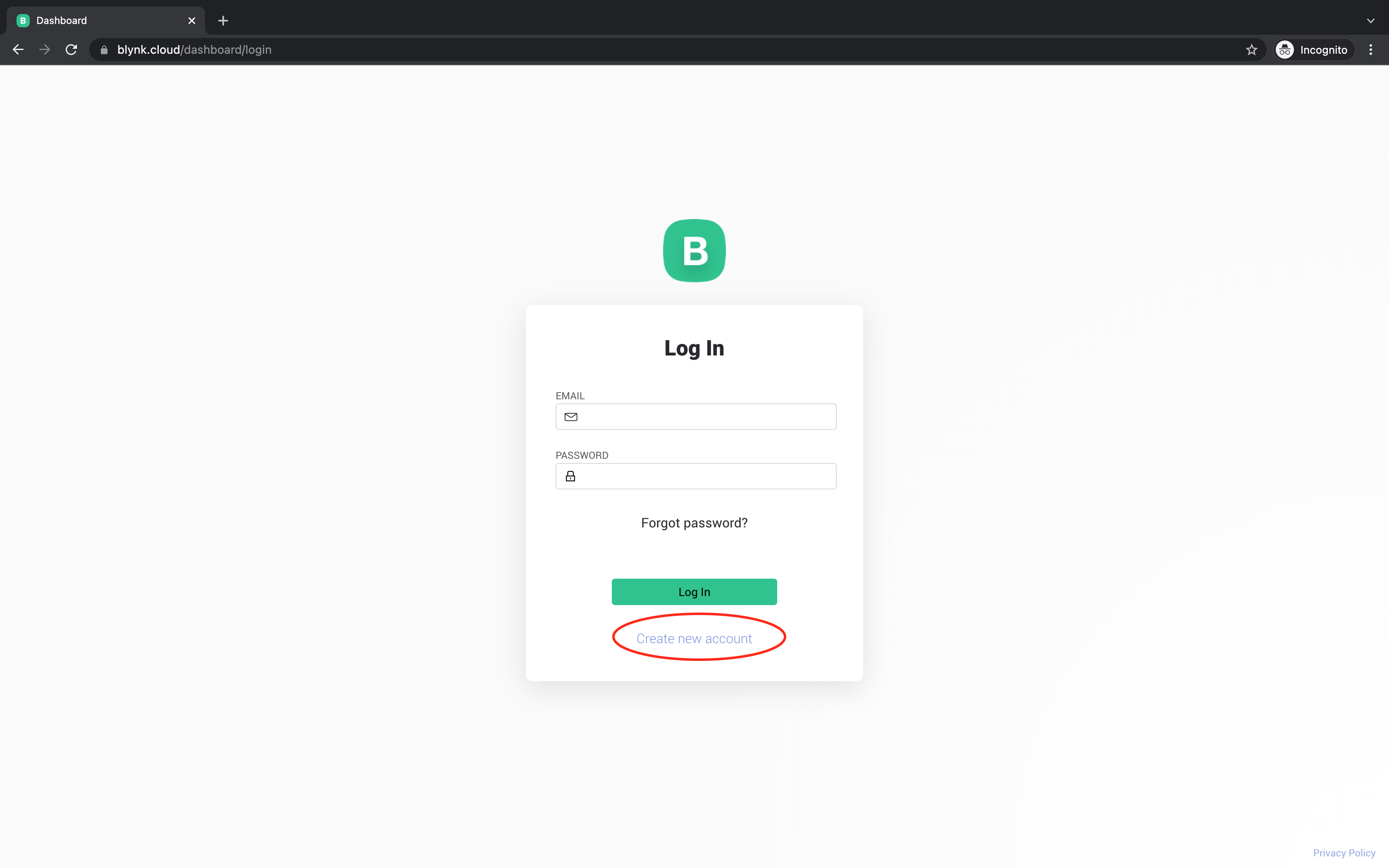

Otevřete ve vašem prohlížeči adresu blynk.cloud a klikněte na Create new account. Následně vyplňte váš e-mail, na ten vám přijde zpráva s odkazem na vytvoření hesla.
Vytvořte si šablonu - template
Úvodní tutorial můžete přeskočit a nechat si jej na později.

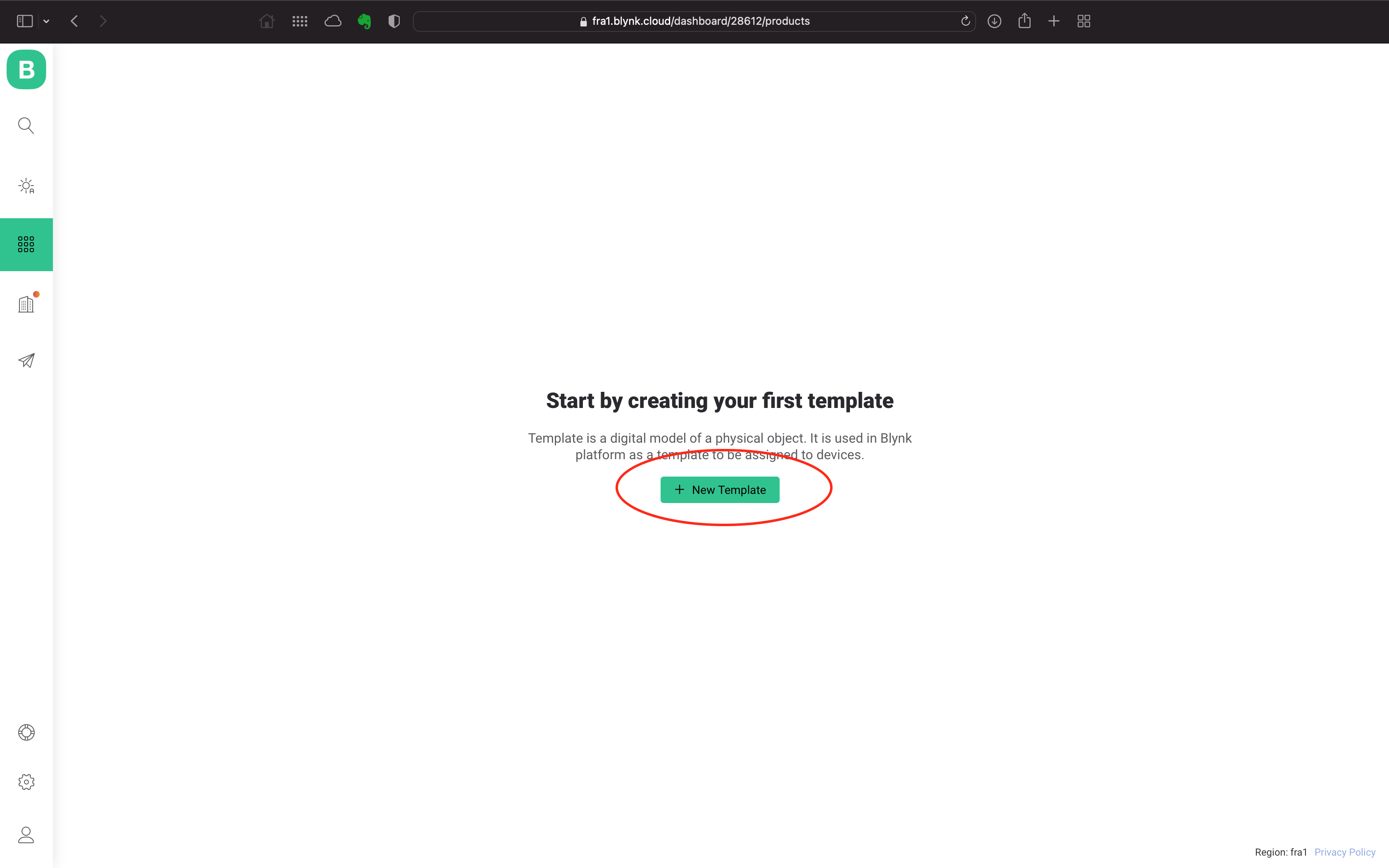

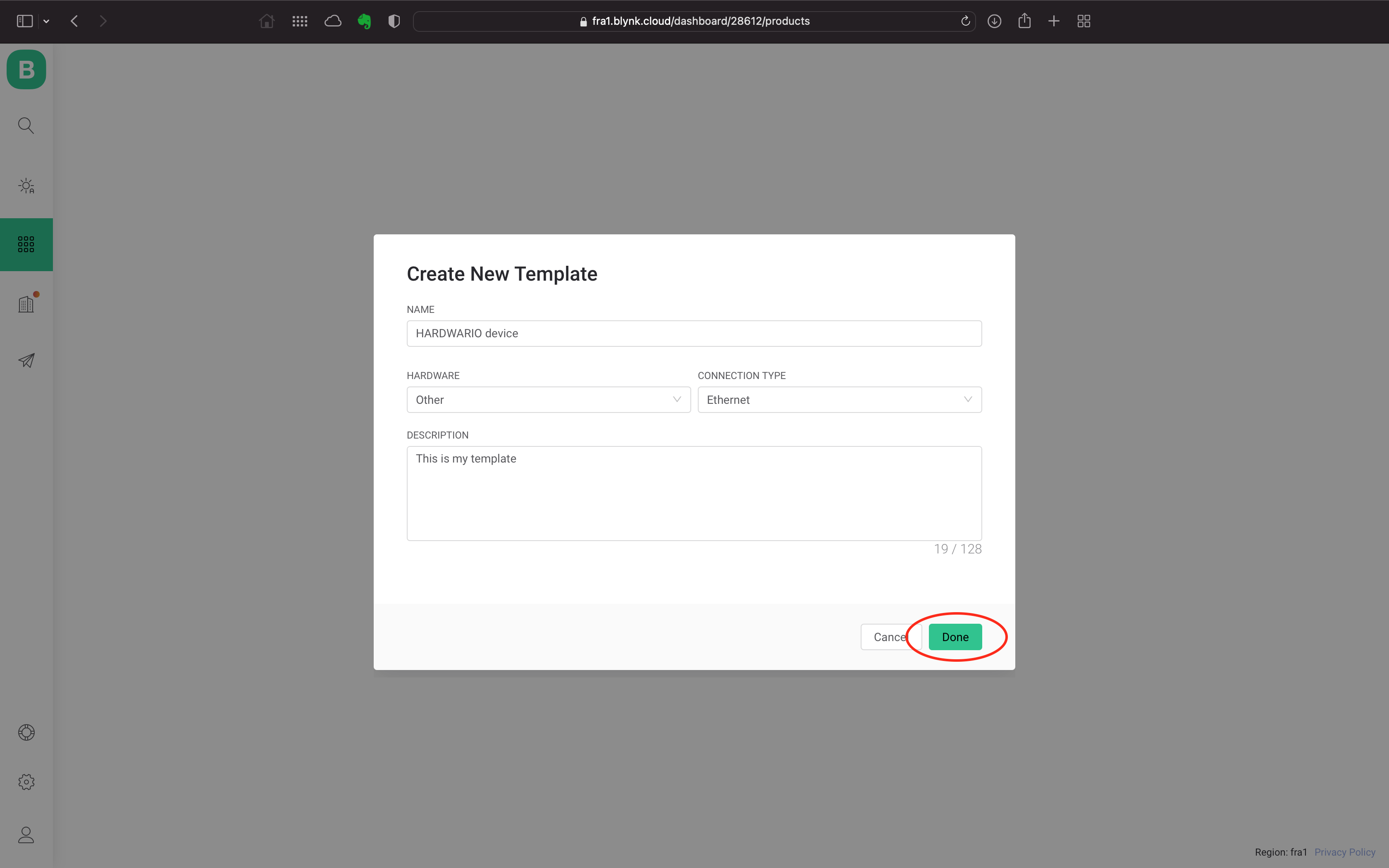

V levém menu vyberte Templates a klikněte vpravo na + Create template. Ve formuláři vyplňte jméno šablony, na zvoleném hardwaru a typu připojení nyní nezáleží. Tlačítkem Done dokončíte vytvoření šablony.
Přidejte datové streamy
Pro každou hodnotu, kterou chcete do Blynku zapisovat je potřeba založit datový stream. V tomto manuálu budeme používat stejný princip, jako v předchozí verzi Blynk - virtuální piny.
Na otevřené stránce vytvořené šablony klikněte v menu na Datastreams. Po kliknutí na tlačítko + New Datastream vyberte volbu Virtual Pin.
Vyplňte název datastreamu, barvu, přiřaďte mu číslo (každý datastream bude mít unikátní číslo), zvolte datový typ, případně také jednotku a další parametry. Tlačítkem Create přidání dokončíte.
Pokud chcete přidat datastreamů více, opakujte stejný postup.
Založte zařízení ze šablony

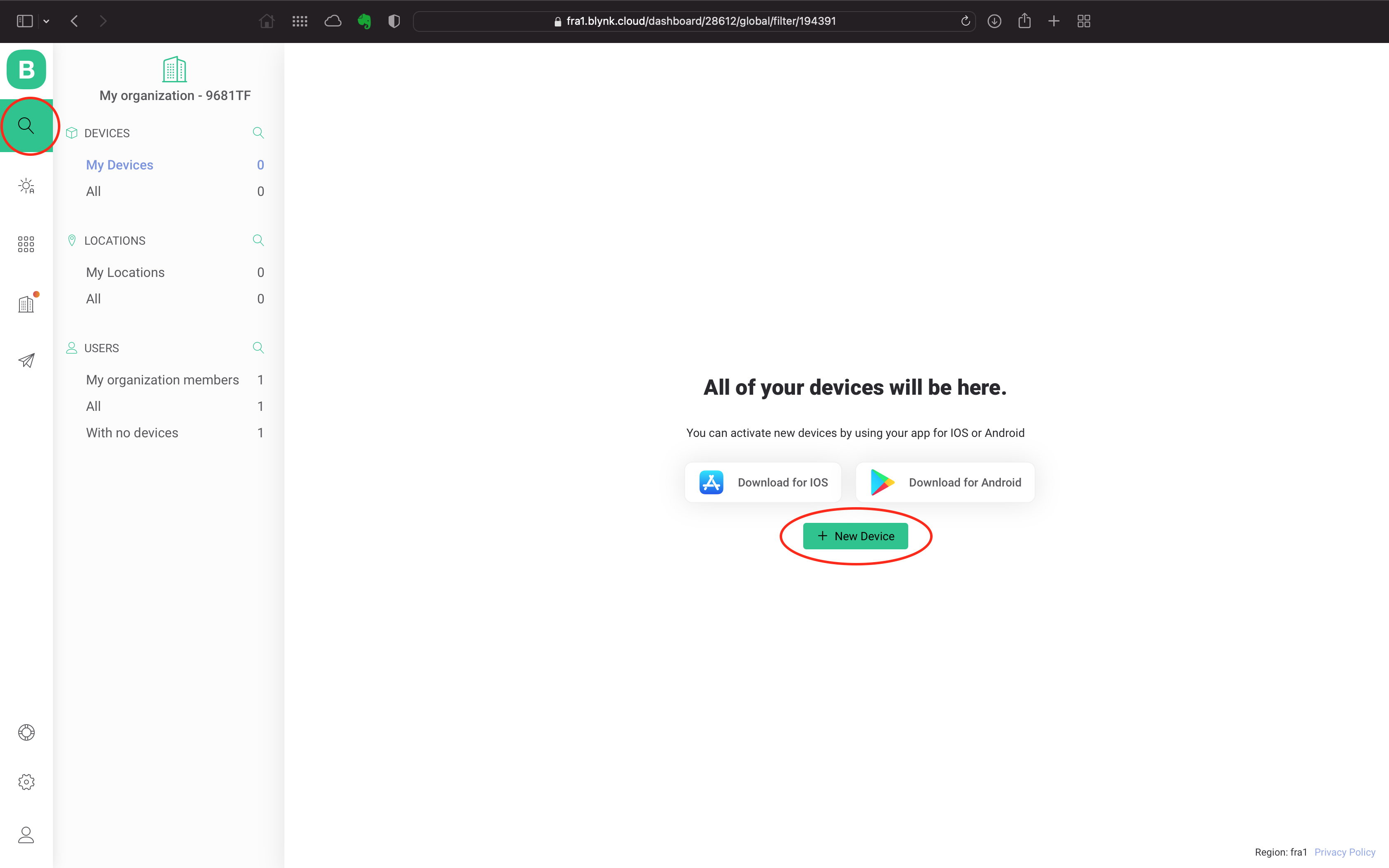

Přejděte na úvodní stranu Blynku kliknutím na lupu vlevo. Tlačítkem + New Device otevřete okno pro založení nového zařízení.

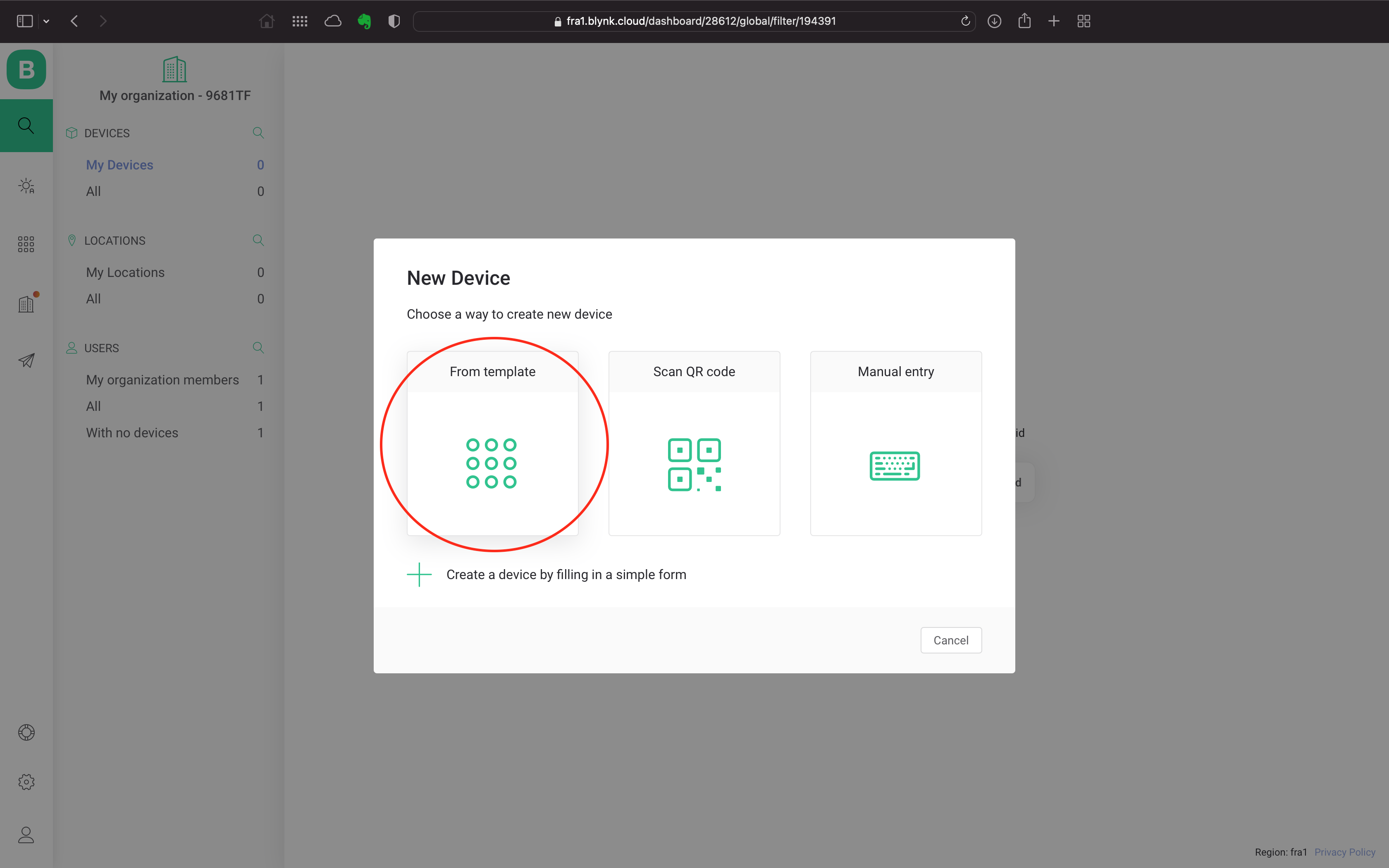

Ve výběru způsobu vytvoření zvolte From template. V dalším formuláři vyberte vaši šablonu a přiřaďte zařízení jméno. Kliknutím na Create proces dokončíte.

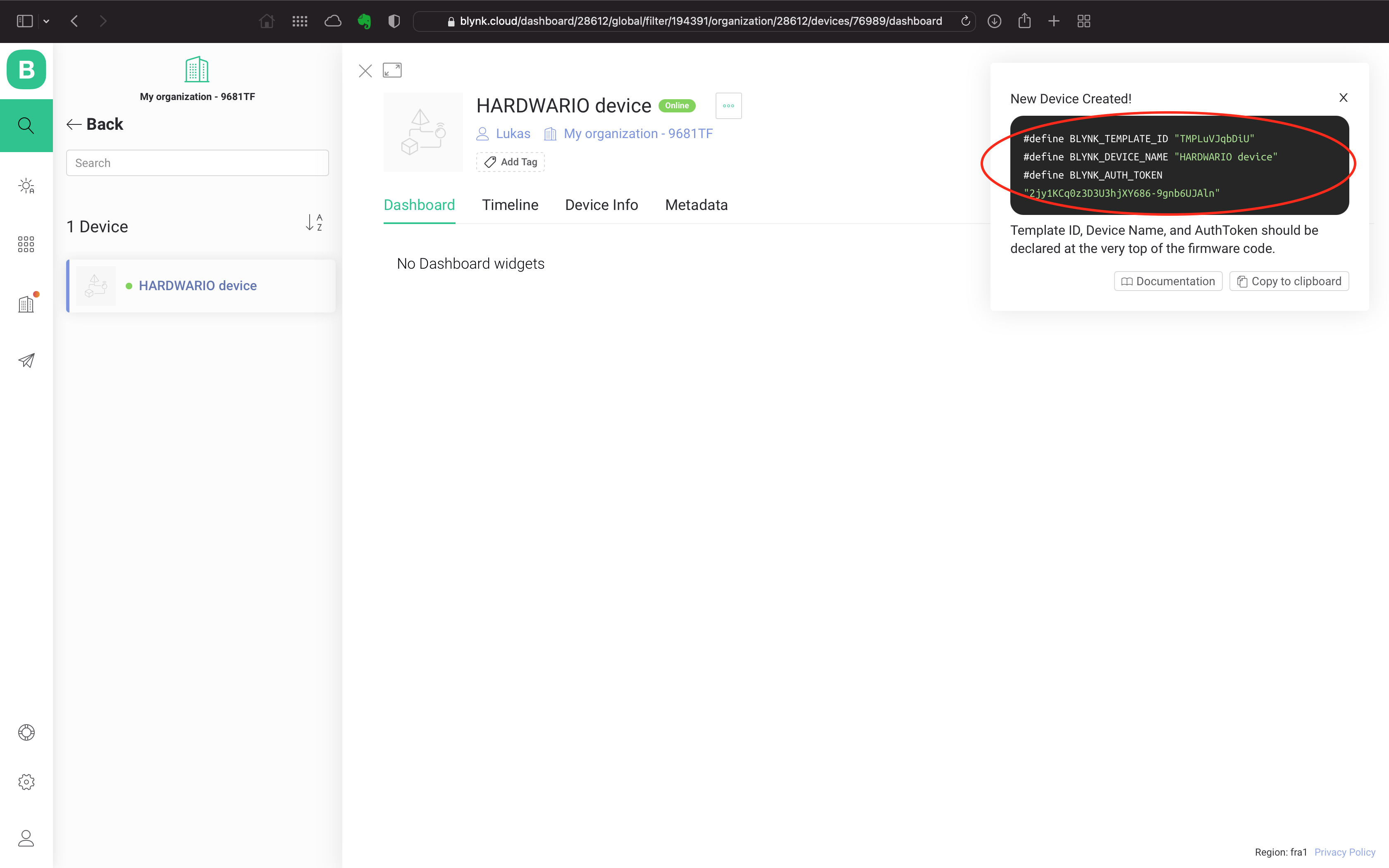

Všimněte si, že napravo máte notifikaci s informacemi o novém zařízení. Obsahují informaci o TEMPLATE ID a AUTH TOKEN, obě budete za chvíli potřebovat pro natavení v Playgroundu.
Přesuňte se do Playgroundu
Pro funkční propojení doporučujeme aktualizovat Playground na nejnovější verzi, obsahuje předinstalovaný plugin Blynk IoT (node-red-contrib-blynk-iot). Případně si tento plugin doinstalujte.

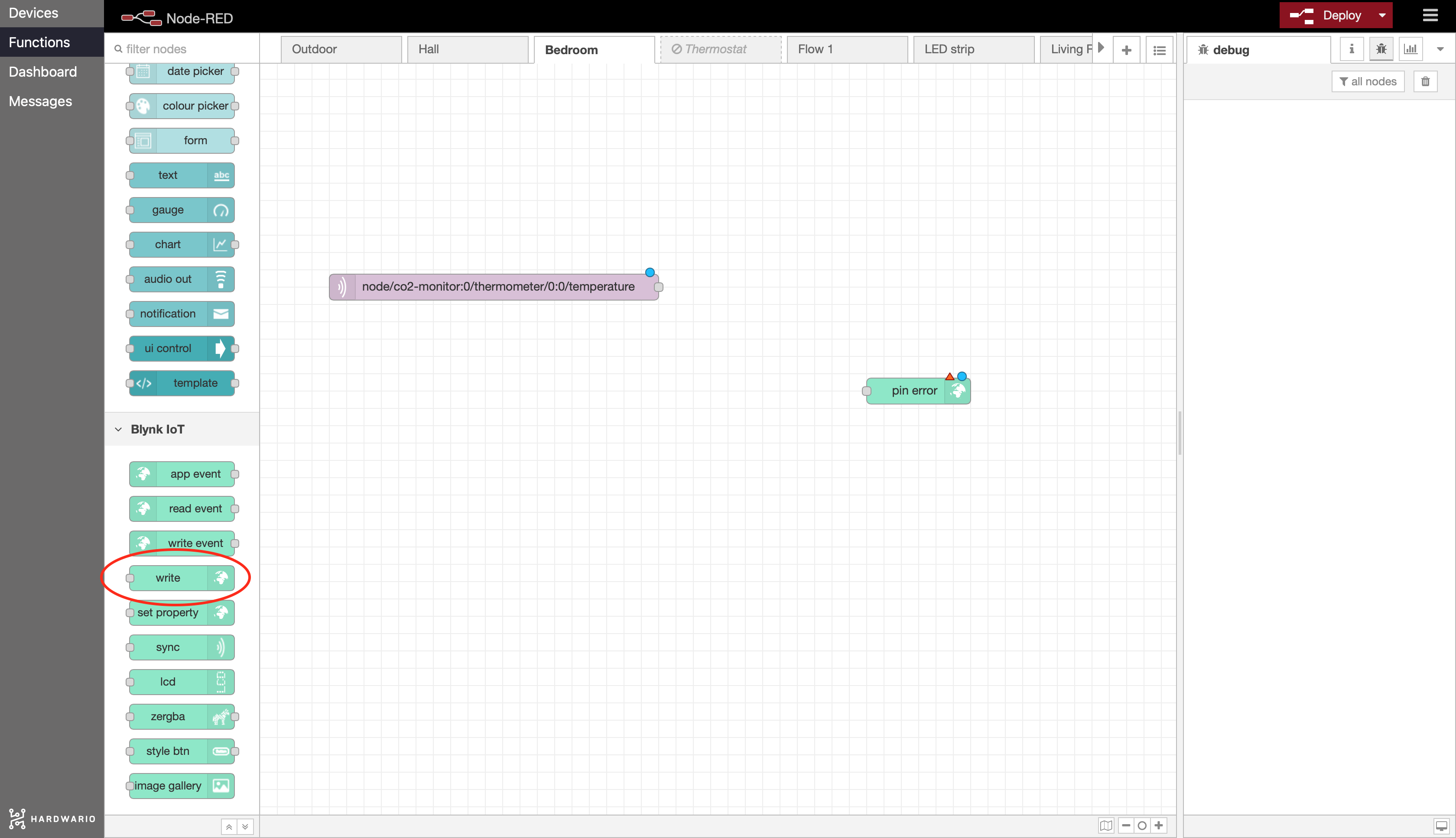

V záložce Functions najděte nody, které s novou verzí Blynk pracují - jsou označené sekcí Blynk IoT.
- Pro zápis hodnot do vytvořeného datastreamu vyberte node write.
- Dvojklikem se dostanete do jeho nastavení.

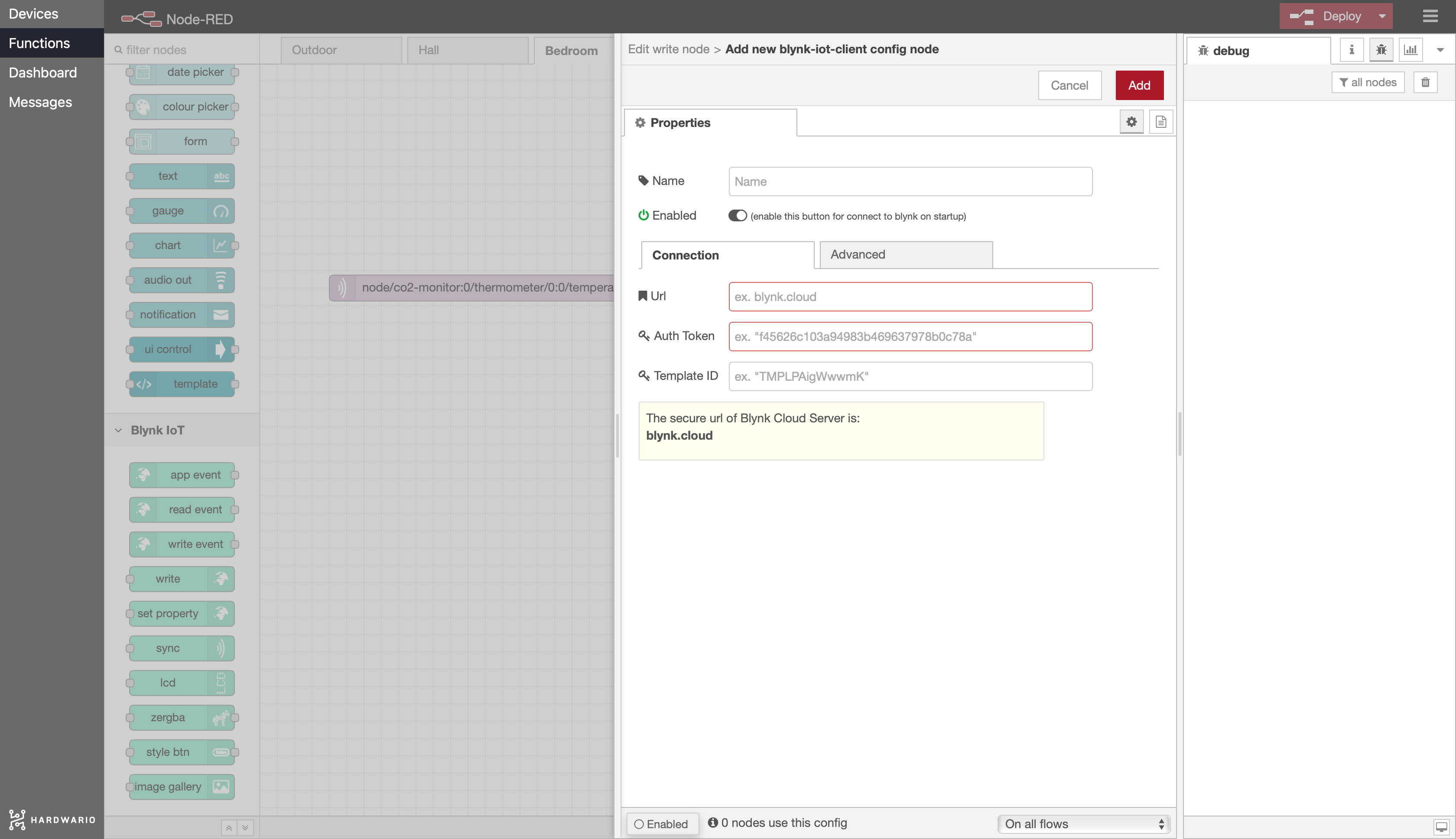

- Vpravo klikněte na malou tužku, klikem se otevře nové okno. Do pole Url vložte
blynk.cloud, do polí Auth Token a Template ID zkopírujte hodnoty z detailu zařízení ve webové aplikaci na počítači.
- Nastavení potvrďte kliknutím na Add.
- Vyplňte číslo virtuálního Pinu vašeho datastreamu a tlačítkem Done vše uložte.

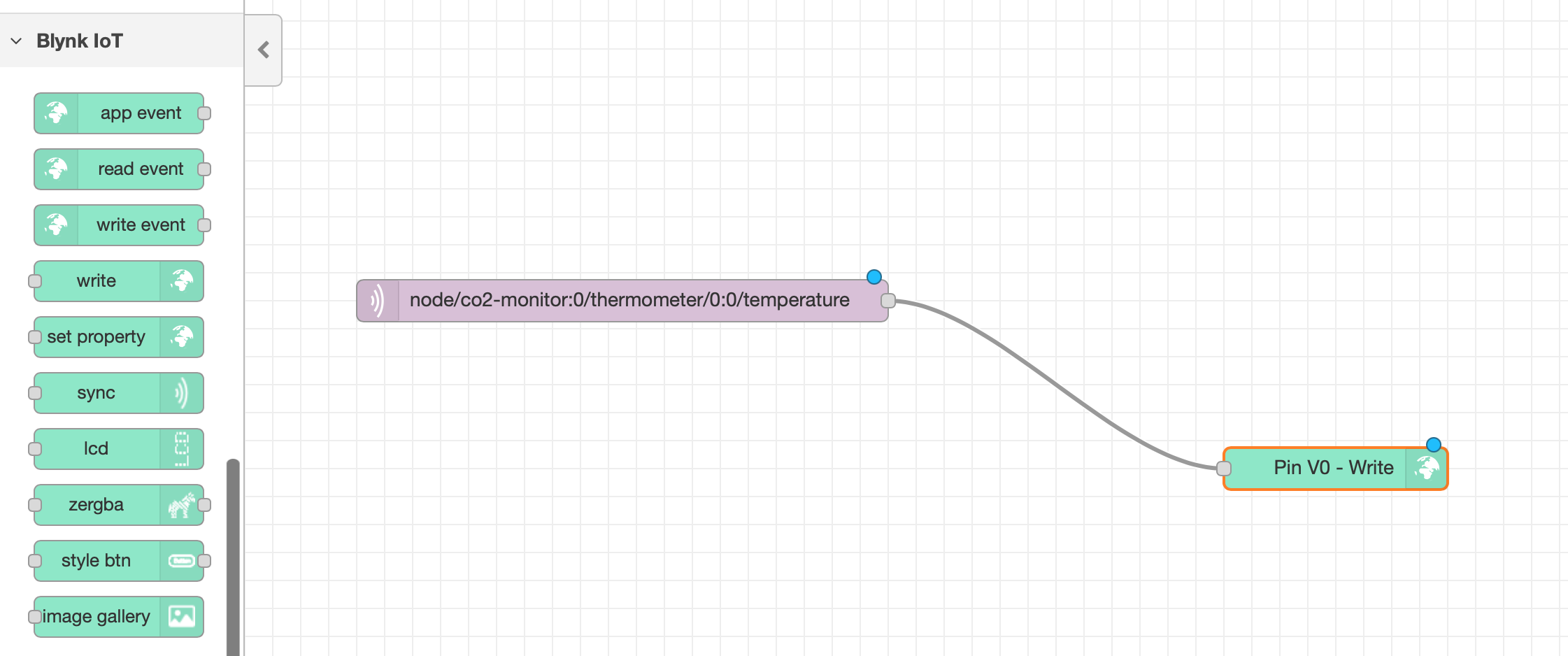

Nyní můžete nastavit svou flow v Node-RED. Vypadat může třeba takto jednoduše.
Nastavte si mobilní aplikaci

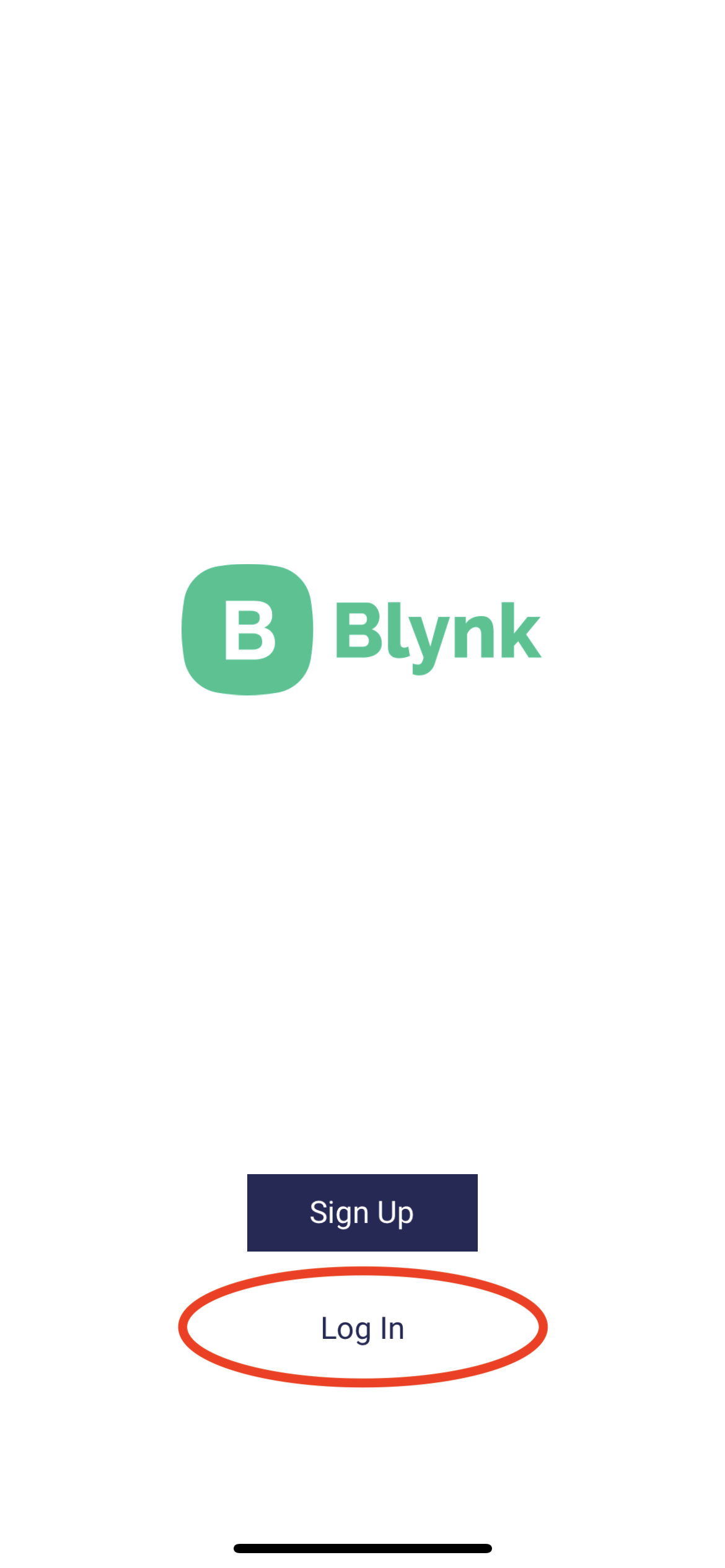

Aplikaci Blynk IoT si na mobil stáhnete z App store, nebo Google Play. Přihlaste se do ní vašimi údaji.

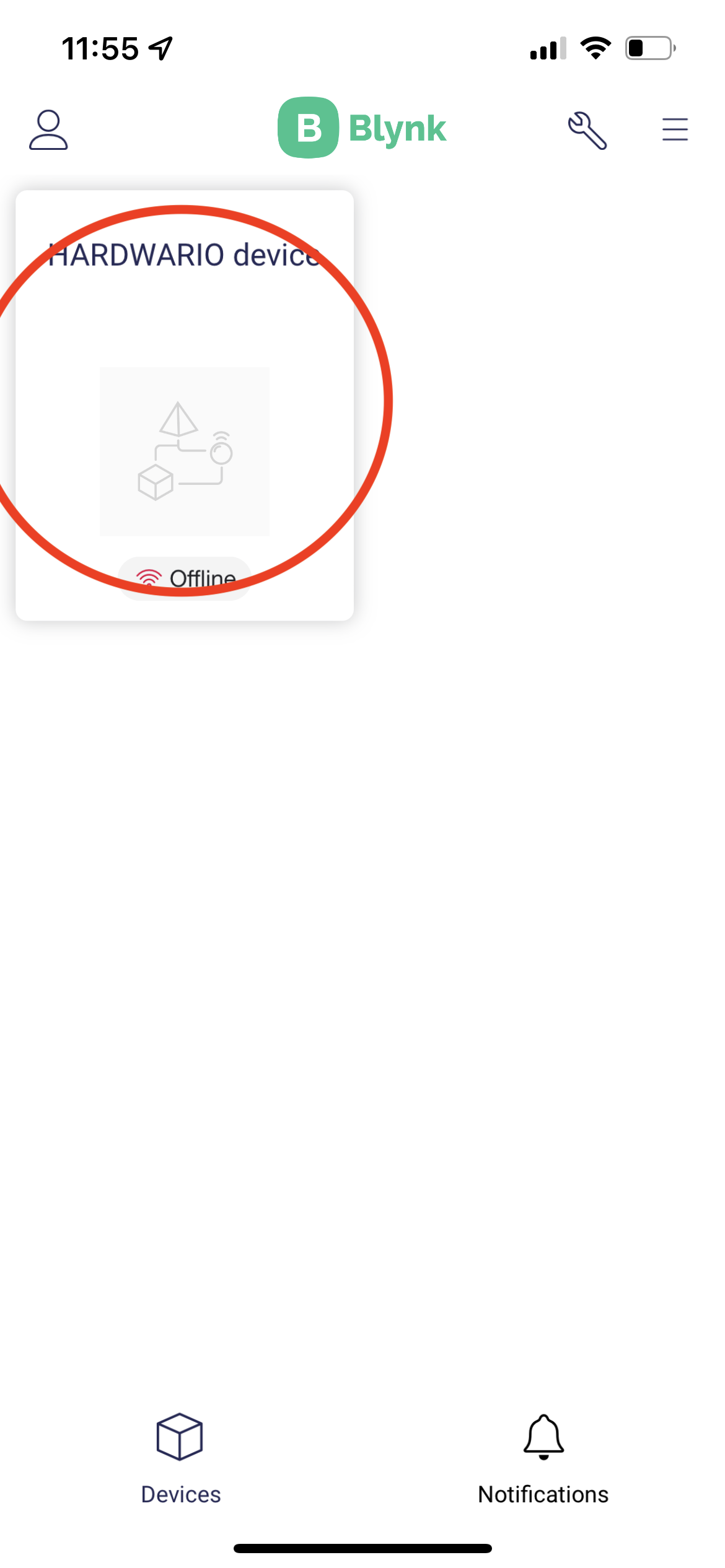

Hned na úvodní stránce uvidíte vámi vytvořené zařízení.
Otevřete jej kliknutím a nastavte si dashboard:
- Pod klíčem vpravo nahoře najdete nastavovací stránku dashboardu.

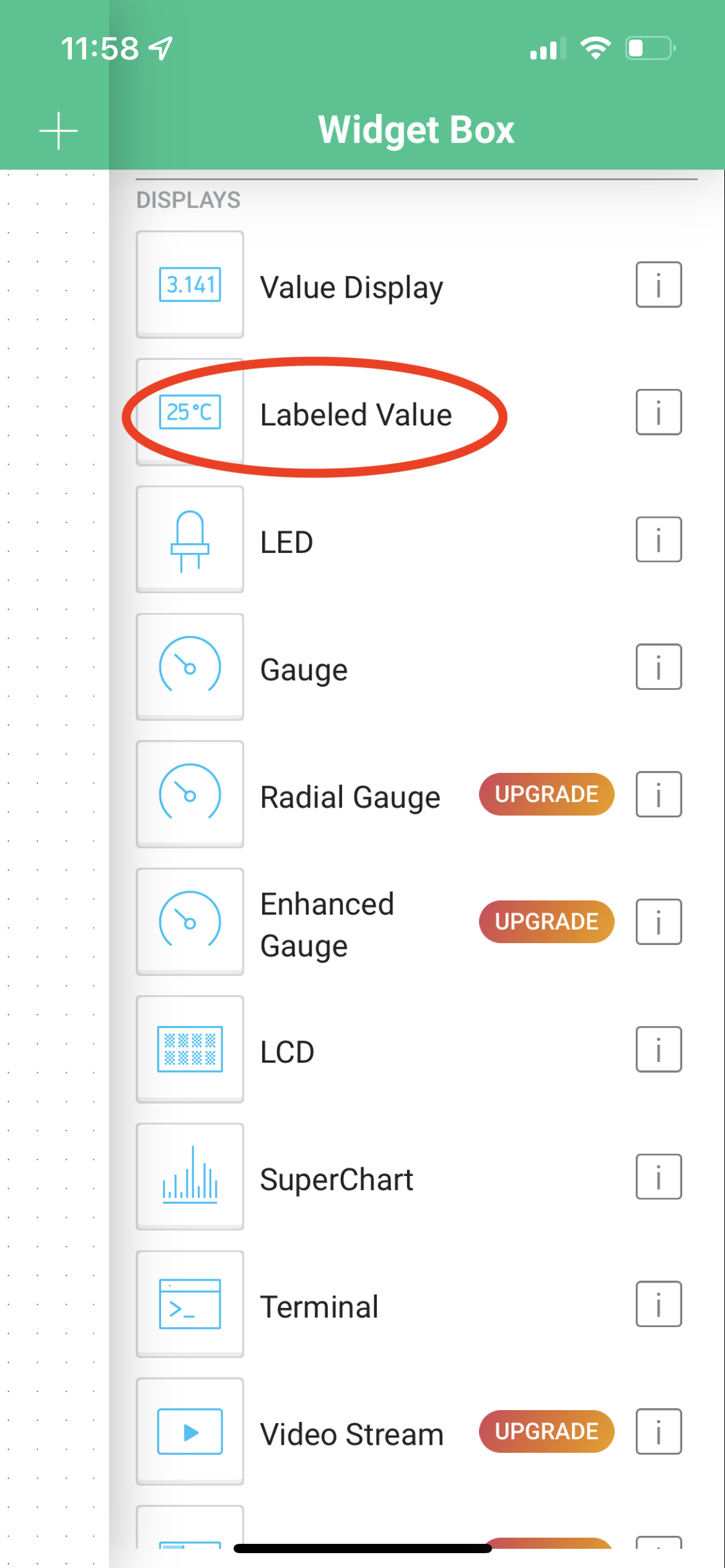

- Tlačítkem + , nebo kliknutím někam na plochu přidejte nový widget. V ukázce používáme Labeled Value.

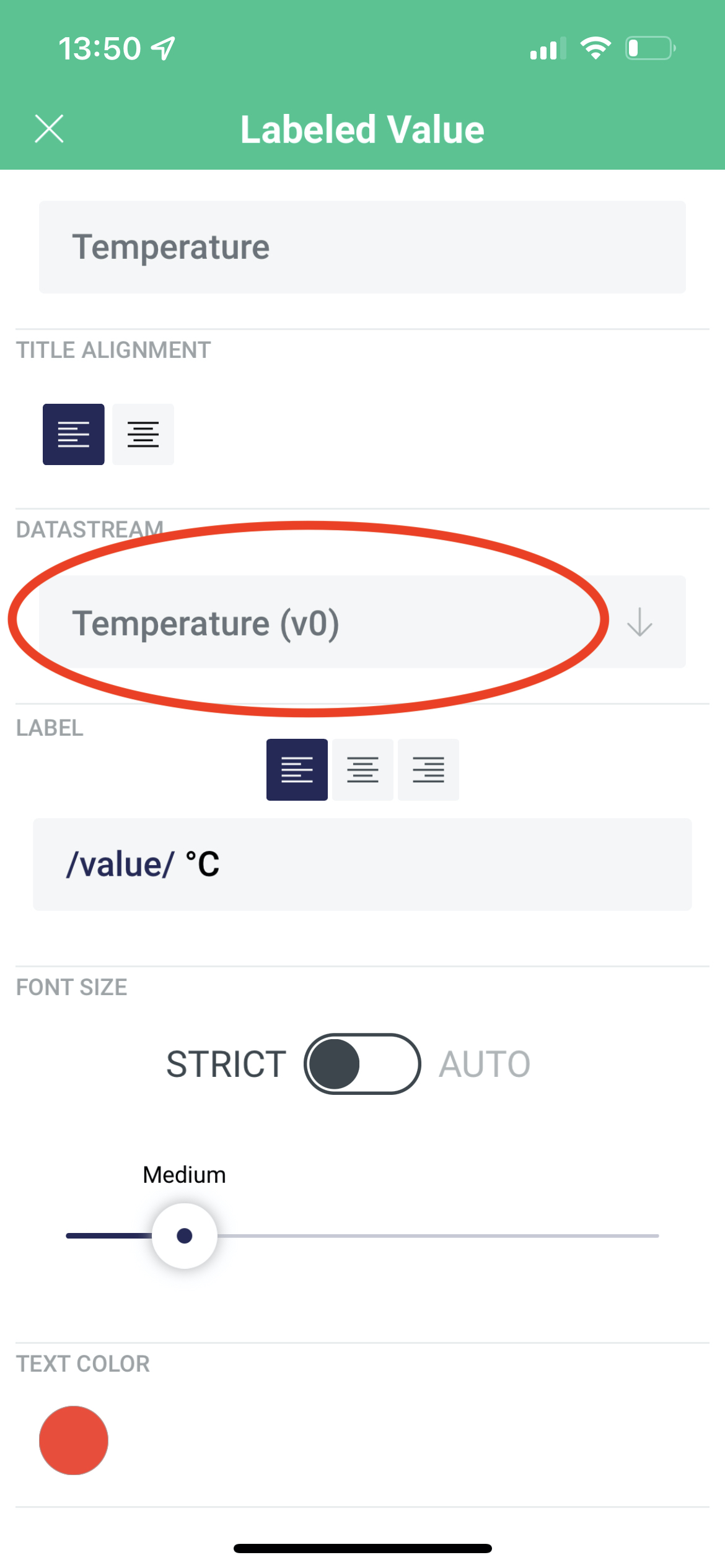

- Stiskem přidaného widgetu zobrazíte okno s jeho nastavením. Nejdůležitější je doplnit Datastream z vaší šablony pro vybraný virtuální Pin.
- Máte hotovo. Do vašeho widgetu v aplikaci Blynk IoT se nyní začnou ukládat data odeslaná z Playgroundu.
