IoT párty hra, máš v sobě dračí oheň, nebo mrazivý dech?

Úvod

Bav se s kámoši díky IoT. Kdo z vás bude mít nejžhavější, nebo nejchladnější dech? Je na tobě, čím si k vítězství pomůžeš. Smí se všechno. 😱

S tímhle projektem se naučíš měřit teplotu s IoT. Postačí ti základní HARDWARIO sada, tedy Starter Kit.

Core Module

Core Module
Button Module

Button Module
Mini Battery Module

Mini Battery Module
Radio Dongle

Radio Dongle

Připrav si krabičku

  1. Starter Kit sestav a spáruj: jestli to děláš poprvé, připravili jsme k tomu jednoduchou příručku. Na Core Module potřebuješ firmware radio push button. Pokud nevíš, jak si firmware stáhnout nebo co to je, zjistíš to tady.

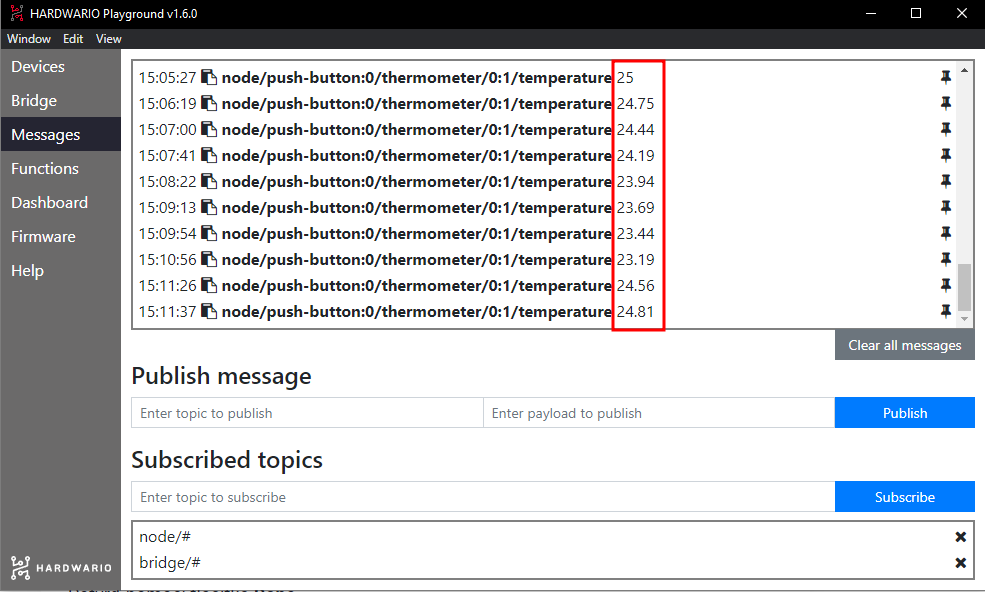

  2. Otevři v Playgroundu záložku Messages. Tady uvidíš změny teploty. Teplota se měří automaticky, a to buď pravidelně po 15 sekundách, nebo když dojde k větší změně. A právě toho využijeme.

HARDWARIO Playground messages

Nastav si Node-RED

  1. Messages jsou pro tebe možná málo. ✌️ Nastav si rovnou svůj vlastní barevný ukazatel teploty, a to pomocí bublin v Node-RED. Nejdřív v Playgroundu klikni na záložku Functions.

  2. Na čistou plochu polož světle fialový node (bublinu) s názvem MQTT. Najdeš ho v sekci Input.

  3. Node rozklikni dvojklikem. V řádku Topic určíš, co chceš, aby barevný ukazatel zobrazoval. Teď to bude teplota. Proto do řádku zkopíruj zprávu s teplotou ze záložky Messages (bez čísla). Nebo klidně použij tuhle:

    node/push-button:0/thermometer/0:1/temperature
MQTT topic

Potvrď tlačítkem Done.

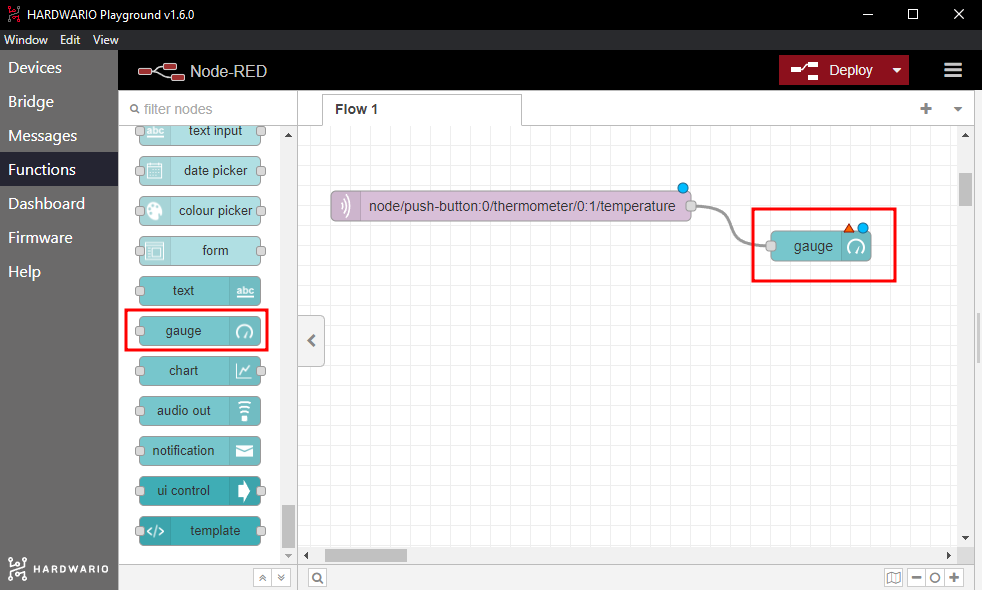

  1. Vedle nodu postav druhý, tentokrát modrý s názvem Gauge. Najdeš ho v sekci Dashboard. Tímhle nodem určíš, jak bude naměřená teplota znázorněná na obrazovce: jako ukazatel. Oba nody propoj.
Dashboard Gauge chart
  1. Na node Gauge dvakrát klikni. V řádku Type si nastavíš, jak se bude graf zobrazovat (nejlepší bude Gauge). V řádku Range upravíš minimální a maximální hodnotu ukazatele (zkus 0 a 50).
Gauge range settings Node-RED

Potvrď tlačítkem Done. Náš tip: V záložce Label si svůj ukazatel libovolně přejmenuj.

  1. Teď můžeš zmáčknout červené tlačítko Deploy v pravém horním rohu obrazovky. 🚨 Tím celý flow aktivuješ. ❗ Pozor: Při každé změně v nodech musíš Deploy mačkat znovu.

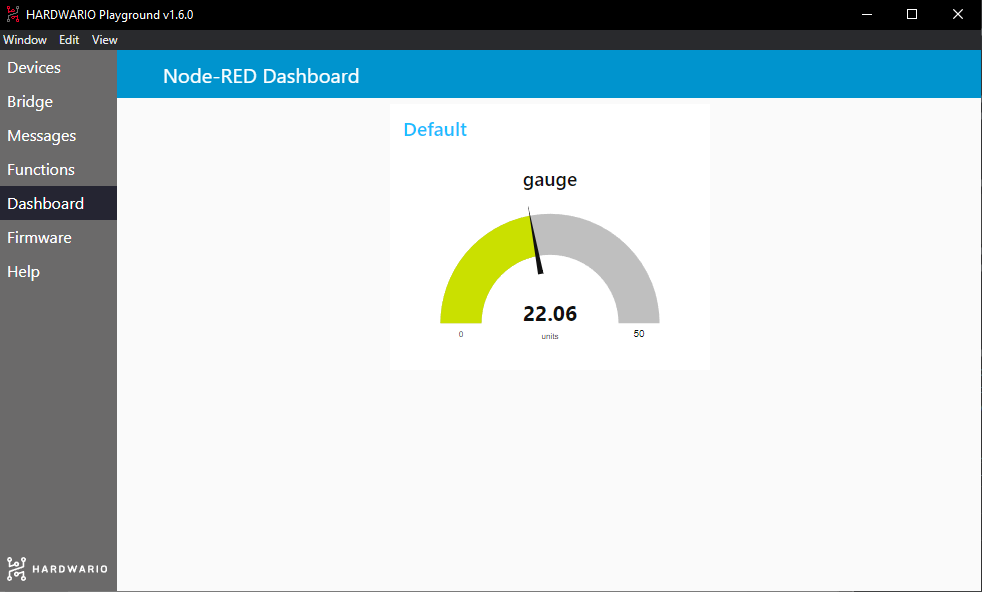

  2. Překlikni se do jiné záložky, do Dashboardu. Tvůj ukazatel žije právě tady. 😲

View gauge chart Node-RED dashboard

Rozjeď hru s kámoši

  1. Sedněte si s kamarády ke stolu.

  2. Nejdřív změřte, kdo v sobě skrývá dračí oheň. 🔥 Jeden po druhém na krabičku dýchejte. Pomůcky dovoleny, zkuste si dech zahřát s tím, co máte po ruce. Go wild a zkoušej všechno možné i nemožné. 🙌 ❓ Vyzkoušej: Co dech zahřeje víc – čaj, nebo pálivé papričky?

  3. Po skončení prvního kola následuje mrazivé kolo. ❄ Kdo zvládne svůj dech ochladit tak, aby ho měl nejchladnější? ❓ Vyzkoušej: Ochladí dech víc kostka ledu, nebo chladivé žvýkačky?

  4. Rekordy zapište a při příští hře je zkuste překonat.
