Vyrob si IoT tlačítko, se kterým tě rodiče zavolají k večeři

Obsah
Vyrob si IoT tlačítko, se kterým tě rodiče zavolají k večeři

Úvod

Znáš to? Paříš jak drak nebo posloucháš hudbu na plné pecky, a když tě máma volá k večeři, vůbec o ničem nevíš. Sestav proto pro rodiče chytré tlačítko, se kterým tě upozorní přes mobil a nevyřvou si hlasivky.

V tomhle projektu se naučíš, jak tlačítkem poslat zprávu do mobilu odkudkoli v domě. 👌

Budeš potřebovat krabičku s tlačítkem a USB dongle. Proto si vystačíš se základní HARDWARIO sadou, tedy Starter Kitem. Pokud máš v ruce krabičku Starter Kit poprvé, nejdřív se s ní dobře seznam.

Rozjeď to v Node-RED

  1. Starter Kit sestav a spáruj. Na Core module potřebuješ firmware radio push button. Pokud nevíš, jak si firmware stáhnout nebo co to je, zjistíš to tady.
  2. V Playgroundu klikni na záložku Functions. Tady najdeš programovací plochu Node-RED. Na ní si přednastavíš krabičku, aby dělala všechno, co chceš.
  3. Jde se programovat. 🤞 Na plochu Node-RED postav světle fialovou bublinu, neboli nod. Najdeš ho vlevo jako MQTT v sekci Input.

Rozjeď to v Node-RED

Pokud program otevíráš poprvé: tenhle node máš na ploše přednastavený jako node/#. Druhou, tmavězelenou, bublinu můžeš smazat.

  1. Uvnitř nodu nastavíš klíčovou funkci – a tou je klikání na tlačítko. Na node dvakrát klikni a do pole Topic zkopíruj tenhle řádek:
node/push-button:0/push-button/-/event-count

MQTT Topic

Potvrď pomocí tlačítka Done.

Tip: Vidíš v Playgroundu záložku Messages? Tady se zobrazují všechny akce, řádek po řádku. Klikni na krabičce – a tadá, zobrazilo se ti to stejné:

node/push-button:0/push-button/-/event-count

Co to znamená? Že můžeš příště do pole Topic kopírovat řádky ze záložky Messages.

Hoď tam vlastní zprávu

  1. Zprávu si nastavíš taky tady v Node-RED. Kamkoli vedle světle fialového inputu MQTT umísti žlutý node ze sekce Functions s názvem Change.

Node-RED Change node

  1. Tenhle Change node mění, jak se akce projeví. Takže třeba pošle zprávu. Go wild a nastav si svoji vlastní (jenom pozor, na Blynku se nezobrazují háčky a čárky). Malá inspirace:
    • Zranice!
    • Cas krmeni
    • Bez doplnit realnou manu
    • Muj health potion byl prave uvaren

Uděláš to tak, že na node dvakrát klikneš a v poli Rules (pravidla) zprávu napíšeš do druhého řádku.

Node-RED Change node edit

Potvrď tlačítkem Done.

  1. Na kraji každého nodu uvidíš malou šedou kuličku. Když na ni klikneš, klik podržíš a myš zatáhneš do strany, vytáhneš z nodu provázek. Tím se nody propojují. Zkus si to. Oba nody propoj táhnutím myší od jedné bubliny k druhé. Easy peasy. 🙆

Node-RED

Připrav si applikaci Blynk IoT

  1. Pokud ještě nemáš, vytvoř si účet v aplikaci Blynk IoT. Jak na to se podívej v tomto návodu. Seznámíš se tam i s tím, jak se tvoří šablony a datastreamy. Obojí budeš potřebovat.

  2. Druhým krokem je vytvoření šablony zařízení. Jak na to najdeš ve stejném návodu. Klidně ale použij šablonu z předchozích projektů, pokud ji máš.

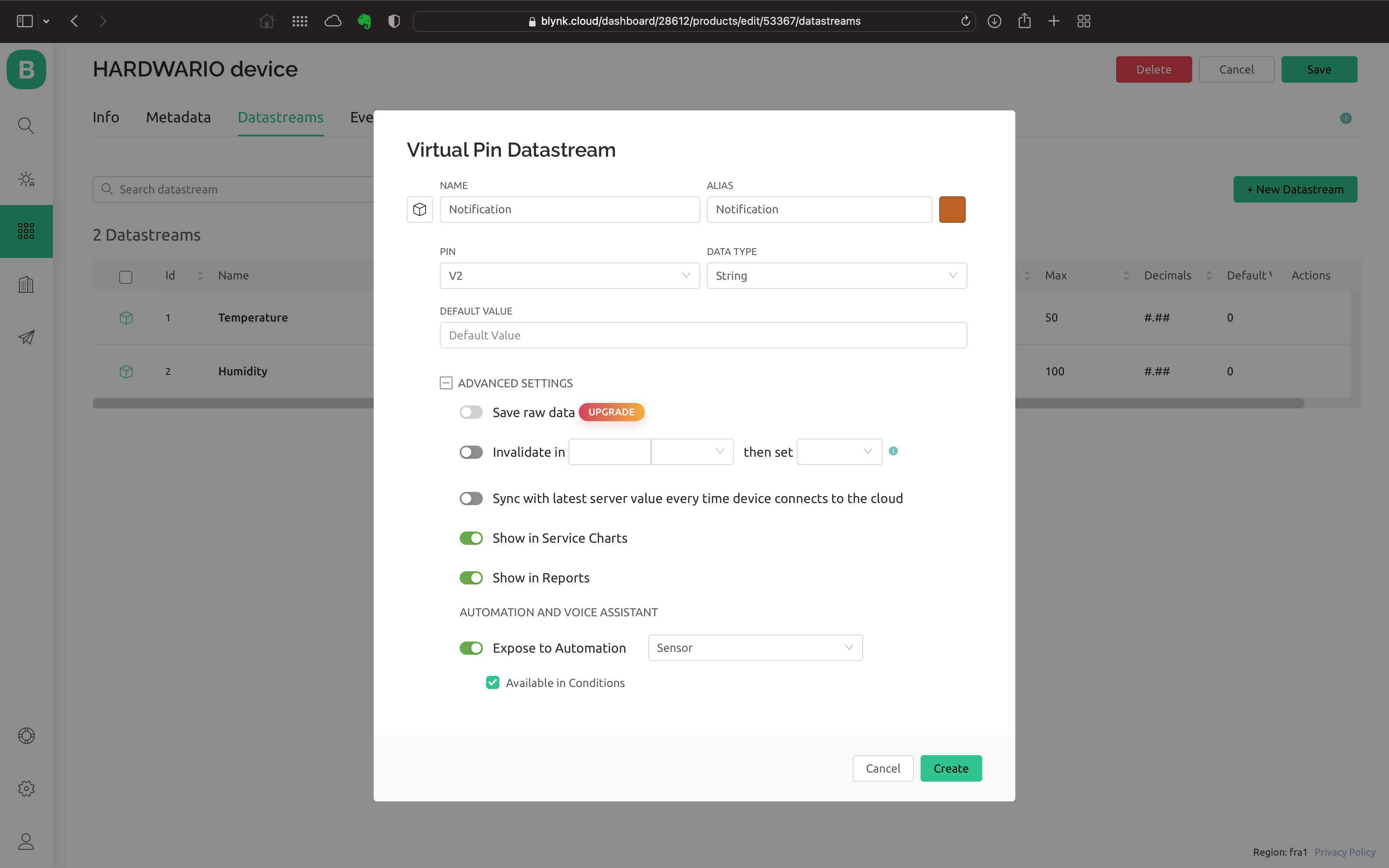

  3. Teď si nastav nový Datastream. Na detailu šablony klikni na záložku Datastreams. Vpravo nahoře klikni na Edit. Objeví se ti tlačítko + New Datastream, klikni na něj, vyber Virtual Pin a objeví se ti dialogové okno:

HARDWARIO Add Blynk IoT datastream
  1. Nastav název pro nový Datastream a vyber jeden z volných Pinů. V mobilní notifikaci budeme chtít vypsat tvou vlastní zprávu, proto zvol jako datový typ String (textový řetězec).

  2. V dialogovém okně dole ještě rozklikni Advanced settings a zaškrtni poslední volbu Expose to Automation, díky tomu ji budeme moct použít v automatizacích. V selektoru vedle zvol Sensor a zaškrtni taky Available in Conditions. Datastream vytvoříš kliknutím na Create.

HARDWARIO Add Blynk IoT datastream
  1. Vpravo nahoře svou práci ulož tlačítkem Save.

Založ zařízení

Pokud jej ještě nemáš, založ si zařízení z vytvořené šablony. Jak na to popisujeme v návodu, který už znáš.

Vytvoř automatizaci

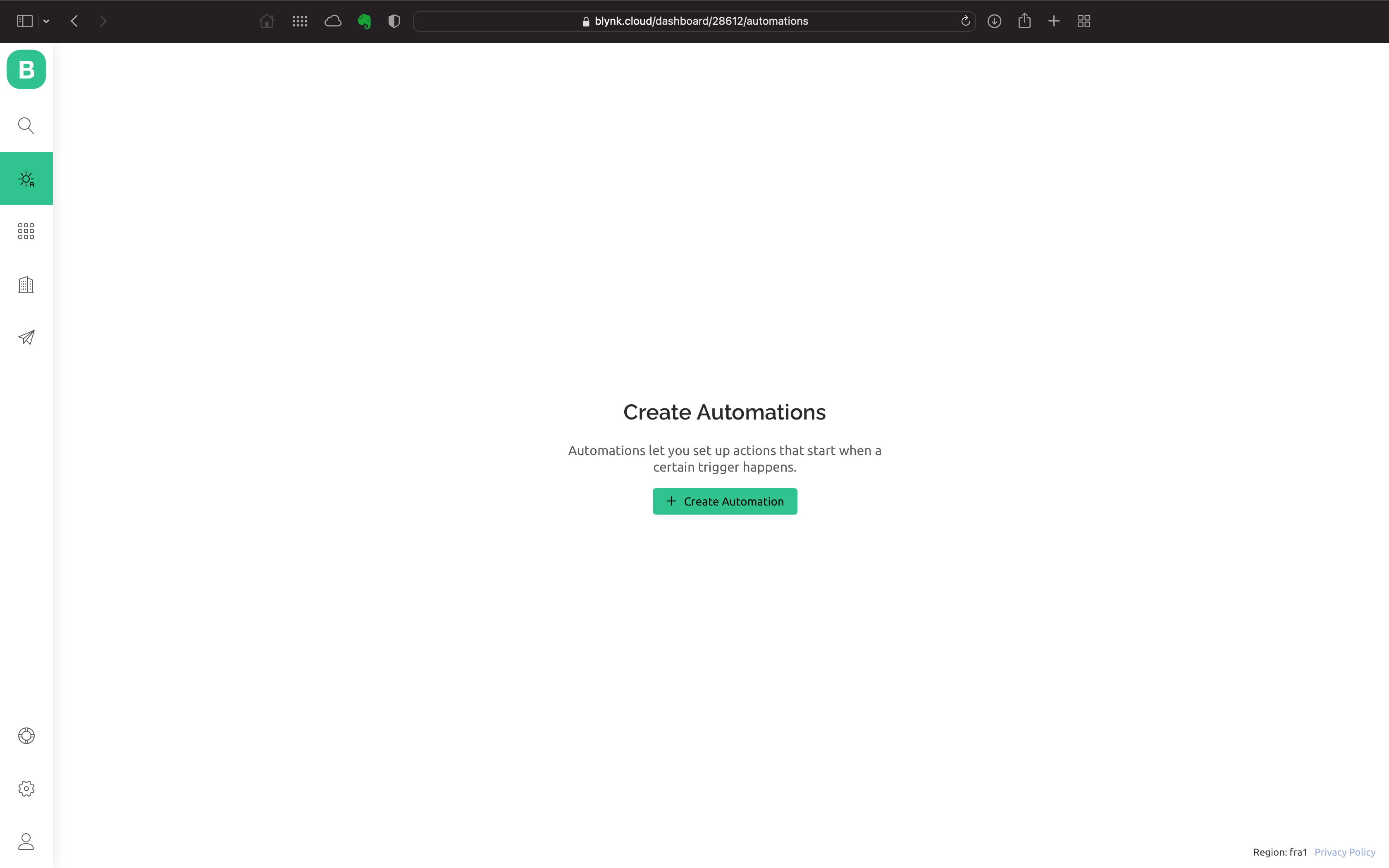

  1. Přepni se do sekce Automation a klikni na tlačítko + Create Automation.
HARDWARIO Add Blynk IoT automation

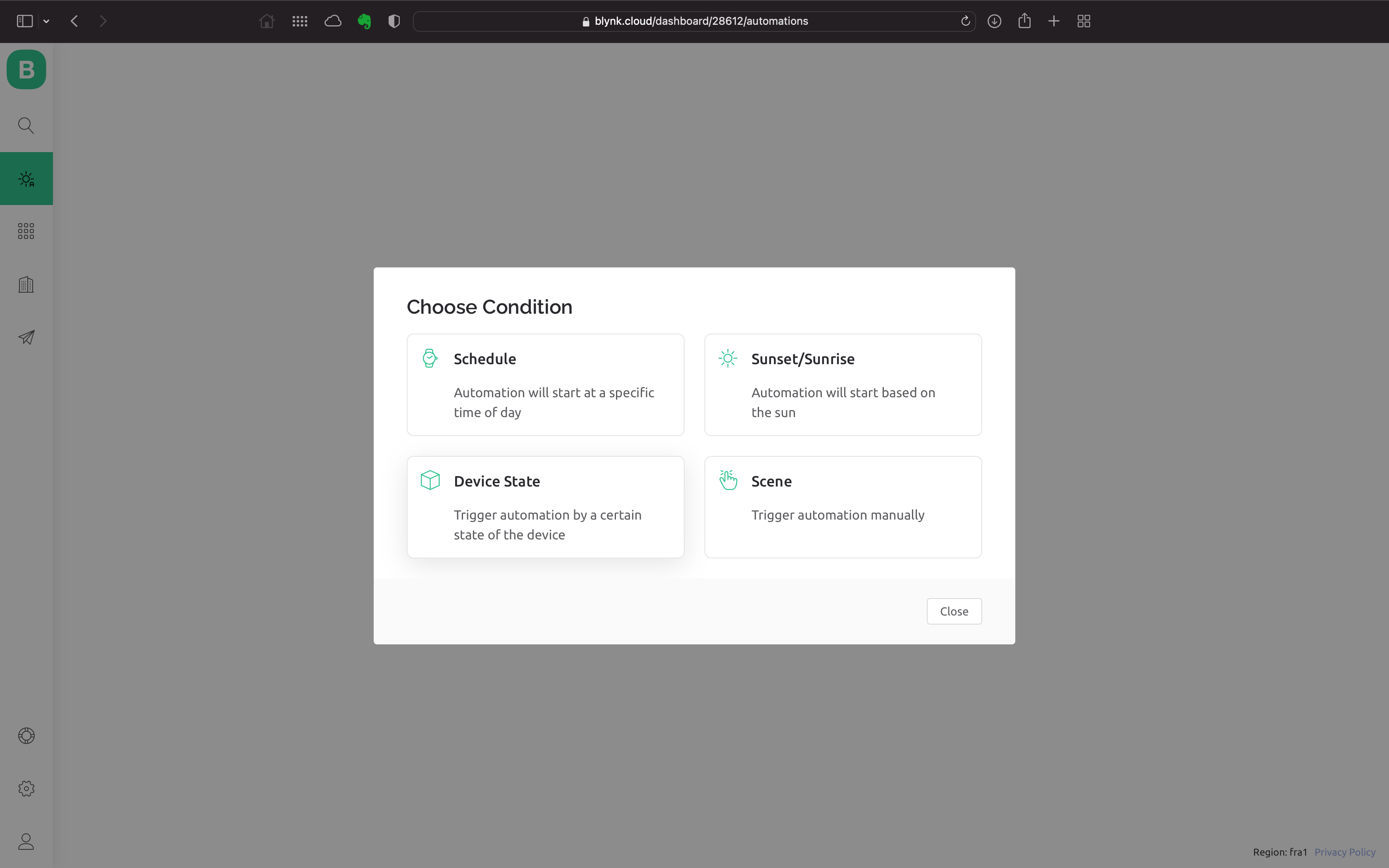

  1. Z dostupných možností vyber Device State. Automatizace vyhodnotí vždy, když do aplikace pošleš zprávu.
HARDWARIO Add Blynk IoT automation

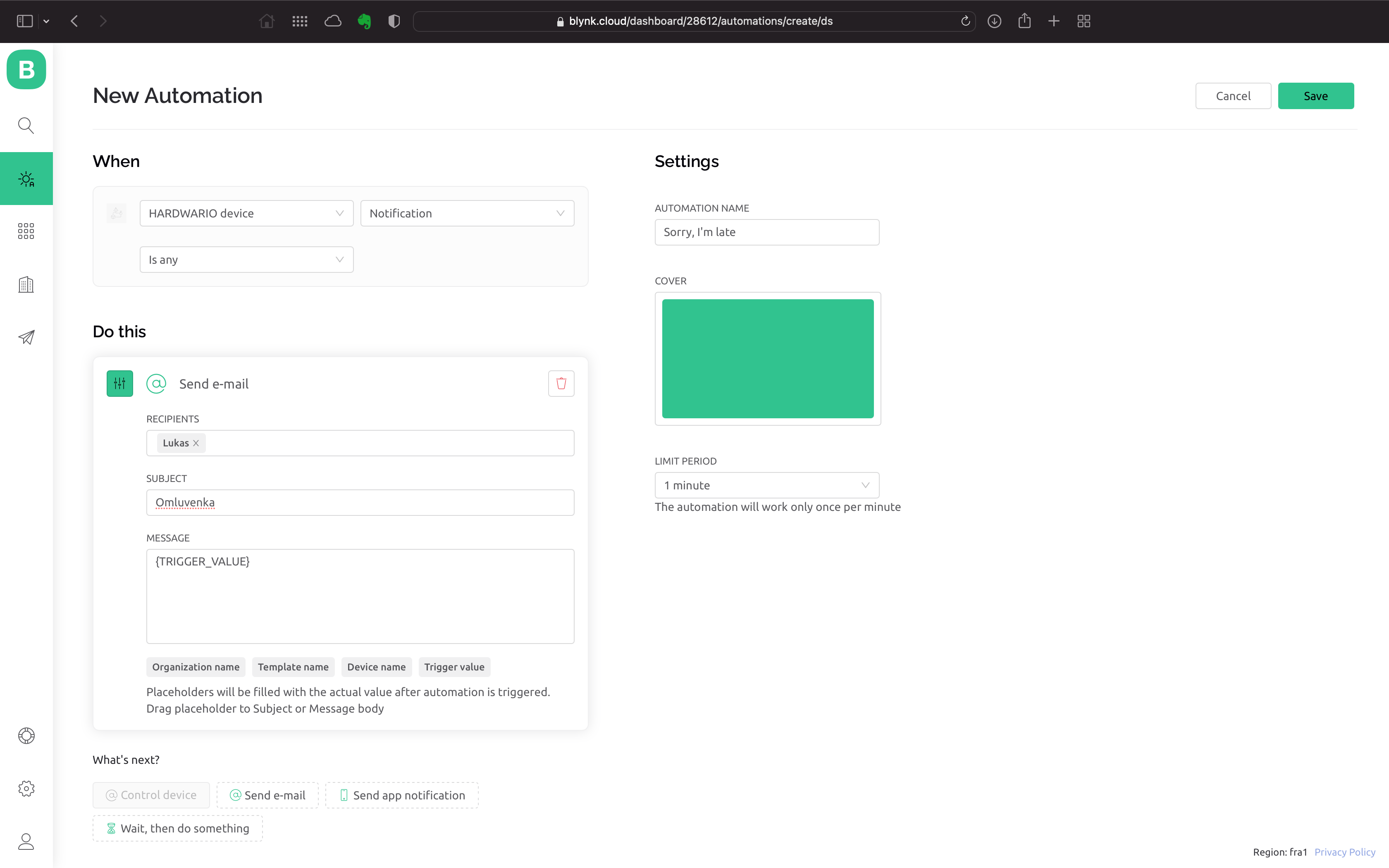

  1. Nastavení automatizace probíhá jednoduše nastavením Kdy se má automatizace spustit - sekce When a co se má následně stát - sekce Do this.

  2. Nejprve nastav sekci When. Vyber tvé zařízení a vytvořený Datastream. Objeví se ti třetí selector, ten nech nastavený na Is Any.

  3. V sekci Do This klikni na Send app notification a nastav si příjemce. Pro zjednodušení tam nastav sebe. Do polí Subject a Message přetáhni myší položku Trigger value, jde o proměnnou, kde bude uložen text tvé zprávy.

  4. Nakonec nezapomeň nastavit název automatizace. V selectu Limit period můžeš omezit, kdy nejdříve po notifikaci přijde další.

HARDWARIO Add Blynk IoT automation
  1. Klikem na Save automatizaci ulož.

Nastav si appku na mobilu

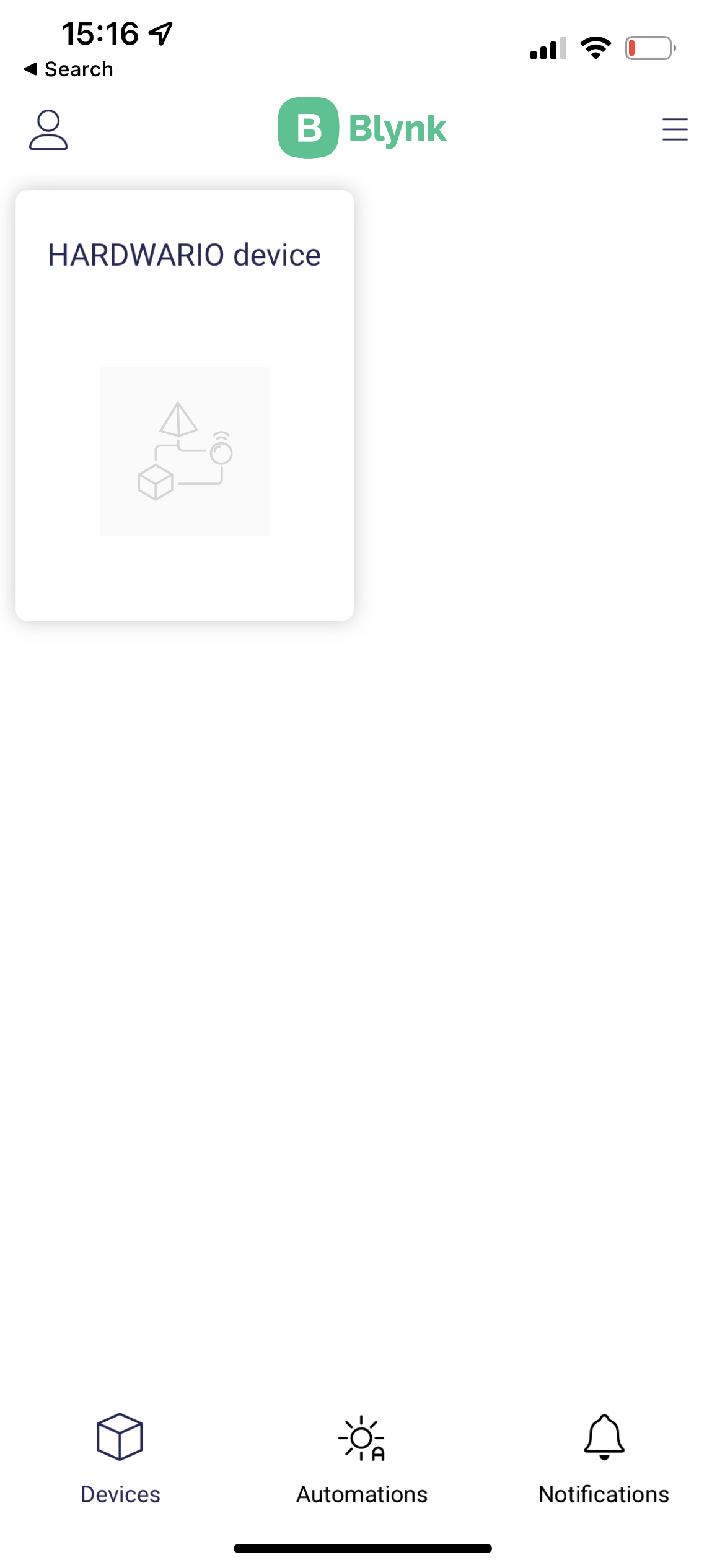

😎 Stáhni si na mobil appku Blynk IoT z z App store, nebo Google Play. Přihlas se do ní pod svým účtem.

Blynk IoT Notify

Propoj mobil s krabičkou

  1. Vrať se k počítači. Na ploše Node-RED přidej za oba nody zelený node Write. Najdeš ho v levé části pod sekcí Blynk IoT.
  2. Node otevři dvojklikem. Vpravo uvidíš malou tužku. Klikni na ni a otevře se ti nové okno.
  3. Do pole Url vlož blynk.cloud.
  4. Do polí Auth Token a Template ID zkopíruj hodnoty z detailu zařízení ve webové aplikaci na počítači.

Node-RED Blynk

  1. Nastavení potvrď tlačítkem Add.

  2. Vyplň číslo virtuálního Pinu vytvořeného datastreamu a tlačítkem Done vše ulož.

  3. Node s Blynkem propoj s nodem, do kterého si nastavil zprávu. Teď si zařízení naprogramoval tak, aby se kliknutí na krabičce ➡️ proměnilo ve zprávu, ➡️ která doputuje až do tvého mobilu. 👾

Node-RED Blynk integration

❗ Celý flow odstartuj a potvrď červeným tlačítkem Deploy vpravo nahoře. 🚨

Akce!

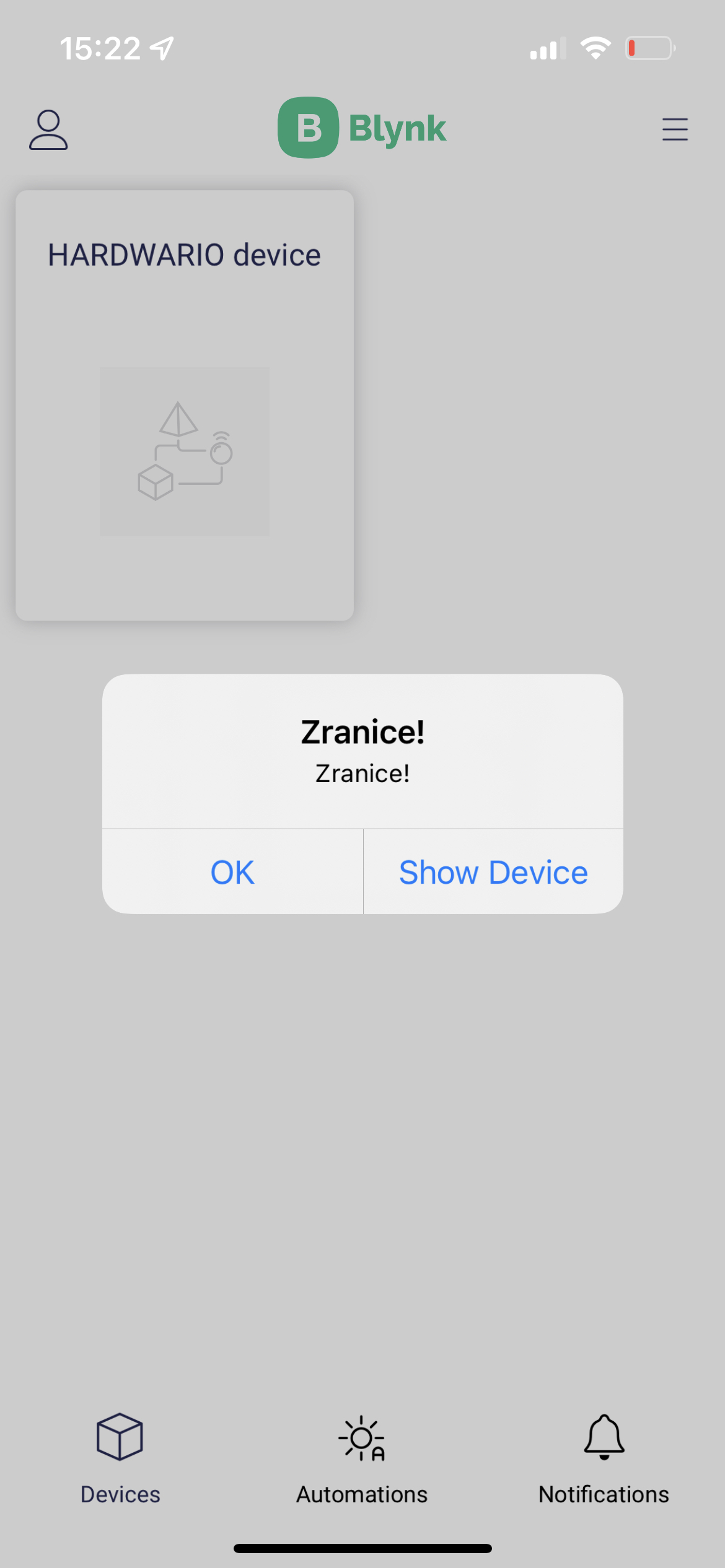

  1. Zmáčkni tlačítko a… magic. 🎇 Zpráva se ti ukáže na mobilu! 🙌
  2. Tlačítko dej mámě nebo tátovi. Ti koukají, co? Rodinný mír a klid před večeří je zachráněn. 🤓
Blynk - notification
