Změř teplotu ve vaší lednici nebo mrazáku

Úvod

Myslíš si, že je v celé lednici stejná zima? A jak je na tom mrazák, mrazí dobře? Odhal to s IoT projektem pro Starter Kit – teplotu uvidíš přímo ve svém mobilu. ❄

S tímhle projektem se naučíš měřit teplotu s IoT. Postačí ti základní HARDWARIO sada, tedy Starter Kit.

Core Module

Core Module
Button Module

Button Module
Mini Battery Module

Mini Battery Module
Radio Dongle

Radio Dongle

Připrav si krabičku

  1. Starter Kit sestav a spáruj: jestli to děláš poprvé, připravili jsme k tomu jednoduchou příručku. Na Core Module potřebuješ firmware radio push button. Pokud nevíš, jak si firmware stáhnout nebo co to je, zjistíš to tady.

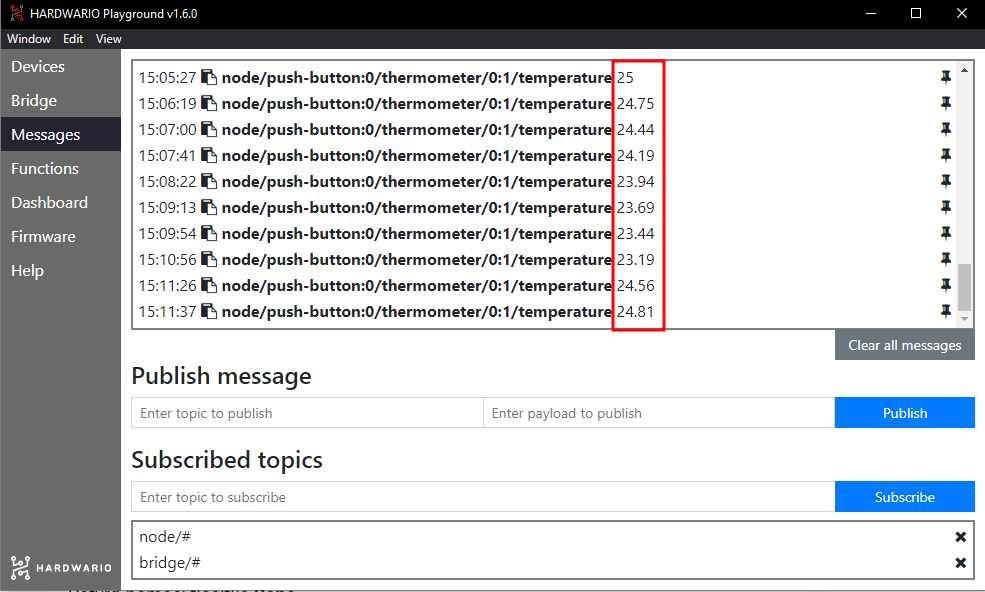

  2. Změny teploty uvidíš v Playgroundu v záložce Messages.

HARDWARIO Playground MQTT messages

Nastav si Node-RED

  1. Abys viděl změny teploty, vytvoř si vlastní graf, a to pomocí bublin v Node-RED. Nejdřív v Playgroundu klikni na záložku Functions.

  2. Na čistou plochu přetáhni světle fialový node (bublinu) s názvem MQTT. Najdeš ho v sekci Input.

  3. Node rozklikni dvojklikem. V řádku Topic určíš, co chceš, aby barevný ukazatel zobrazoval. Teď to bude teplota. Proto do řádku zkopíruj zprávu s teplotou ze záložky Messages (bez čísla). Nebo klidně použij tuhle:

node/push-button:0/thermometer/0:1/temperature
Node-RED dashboard chart

Potvrď tlačítkem Done.

  1. Vedle nodu postav druhý, světle modrý s názvem Chart (graf). Najdeš ho v sekci Dashboard. Tímhle nodem určíš, jak bude naměřená teplota znázorněná na obrazovce. Oba nody propoj. 👌
Node-RED chart settings in HARDWARIO Playground

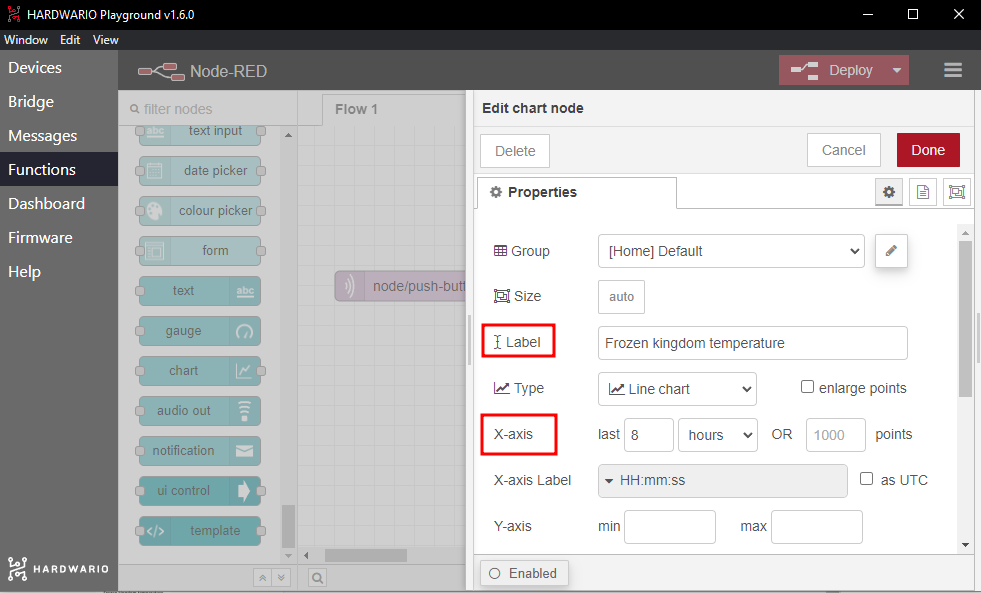

  1. Na node Chart dvakrát klikni. V řádku X-axis nastavíš, za jakou dobu data v grafu uvidíš. Napiš sem, kolik potřebuješ, třeba délku celého vyučování. V řádku Label svůj graf libovolně pojmenuj.
Chart in HARDWARIO Playground

Potvrď tlačítkem Done.

  1. Teď můžeš zmáčknout červené tlačítko Deploy v pravém horním rohu obrazovky. 🚨 Tím celý flow aktivuješ. ❗ Pozor: Při každé změně v nodech musíš Deploy mačkat znovu.

  2. Překlikni se do jiné záložky, do Dashboardu. Tady je tvůj graf. 👏

MQTT topic

Měř dle libosti

  1. A teď podnikej vlastní experimenty. Které místo v ledničce je nejchladnější? Je to nahoře, veprostřed, nebo úplně dole? 👌 Přitom otestuj, jestli lednička vážně chladí tak, jak výrobce sliboval. 🕵️

  2. To samé zkoušej v mrazáku. Přemisťuj krabičku nahoru dolu. ❓ Zkus přijít na to, kam dávat zeleninu, maso nebo mléko. Vygoogli si, jaká potravina potřebuje větší zimu, a která naopak menší. 💡
