Pošli mámě do mobilu zprávu, že jsi v pohodě přišel domů

Úvod

Rodiče ti každý den volají, jestli jsi ze školy dorazil domů? Je to sice otrava, ale prostě o tebe mají starosti. Vyrob si proto tlačítko, se kterým jim pokaždé pošleš jednoduchou zprávu do mobilu. 📲

V tomhle projektu se naučíš, jak tlačítkem poslat zprávu do mobilu svých rodičů. 👩👱

Budeš potřebovat jen krabičku s tlačítkem a USB dongle. Vystačíš si se základní HARDWARIO sadou, tedy Starter Kitem.

Rozjeď to v Node-RED

  1. Starter Kit sestav a spáruj: jestli to děláš poprvé, připravili jsme k tomu jednoduchou příručku. Na Core Module potřebuješ firmware radio push button. Pokud nevíš, jak si firmware stáhnout nebo co to je, zjistíš to tady.

  2. V Playgroundu klikni na záložku Functions, kde je programovací plocha [Node-RED](https://www.hardwario.com/cs/education/tutorials/co-je-node-red/.

  3. Na plochu Node-RED postav světle fialovou bublinu, neboli nod. Najdeš ho vlevo jako MQTT v sekci Inputs.

MQTT input node
  1. Uvnitř nodu nastavíš klíčovou funkci – a tou je stisknutí tlačítka. Na node dvakrát klikni a do pole Topic zkopíruj tenhle řádek:
node/push-button:0/push-button/-/event-count
MQTT topic

Potvrď pomocí tlačítka Done.

Tip: Místo kopírování řádku odsud můžeš příště jednoduše zkopírovat řádek, který se ti po stisknutí tlačítka ukáže v záložce Messages.

Nastav svoji zprávu

  1. Zprávu si nastavíš taky tady v Node-RED. Kamkoli vedle světle fialového inputu MQTT přetáhni žlutý node ze sekce Functions s názvem Change.
Change Node HARDWARIO Playground
  1. Na node dvakrát klikni a do pole Rules (pravidla) napiš svou zprávu pro rodiče. Jenom pozor, na Blynku se nezobrazují háčky a čárky. Malá inspirace:
    • Klidek. Jsem doma a v bezpeci.
    • Mame doma celebritu… Delam si srandu. To jsem ja.
    • Pokousali me psi, uneslo me UFO, ale uz jsem doma.
HARDWARIO Playground MQTT messages

Potvrď tlačítkem Done a oba nody propoj táhnutím myší od jedné bubliny k druhé. 🐁

Připrav si applikaci Blynk IoT

  1. Pokud ještě nemáš, vytvoř si účet v aplikaci Blynk IoT. Jak na to se podívej v tomto návodu. Seznámíš se tam i s tím, jak se tvoří šablony a datastreamy. Obojí budeš potřebovat.

  2. Druhým krokem je vytvoření šablony zařízení. Jak na to najdeš ve stejném návodu. Klidně ale použij šablonu z předchozích projektů, pokud ji máš.

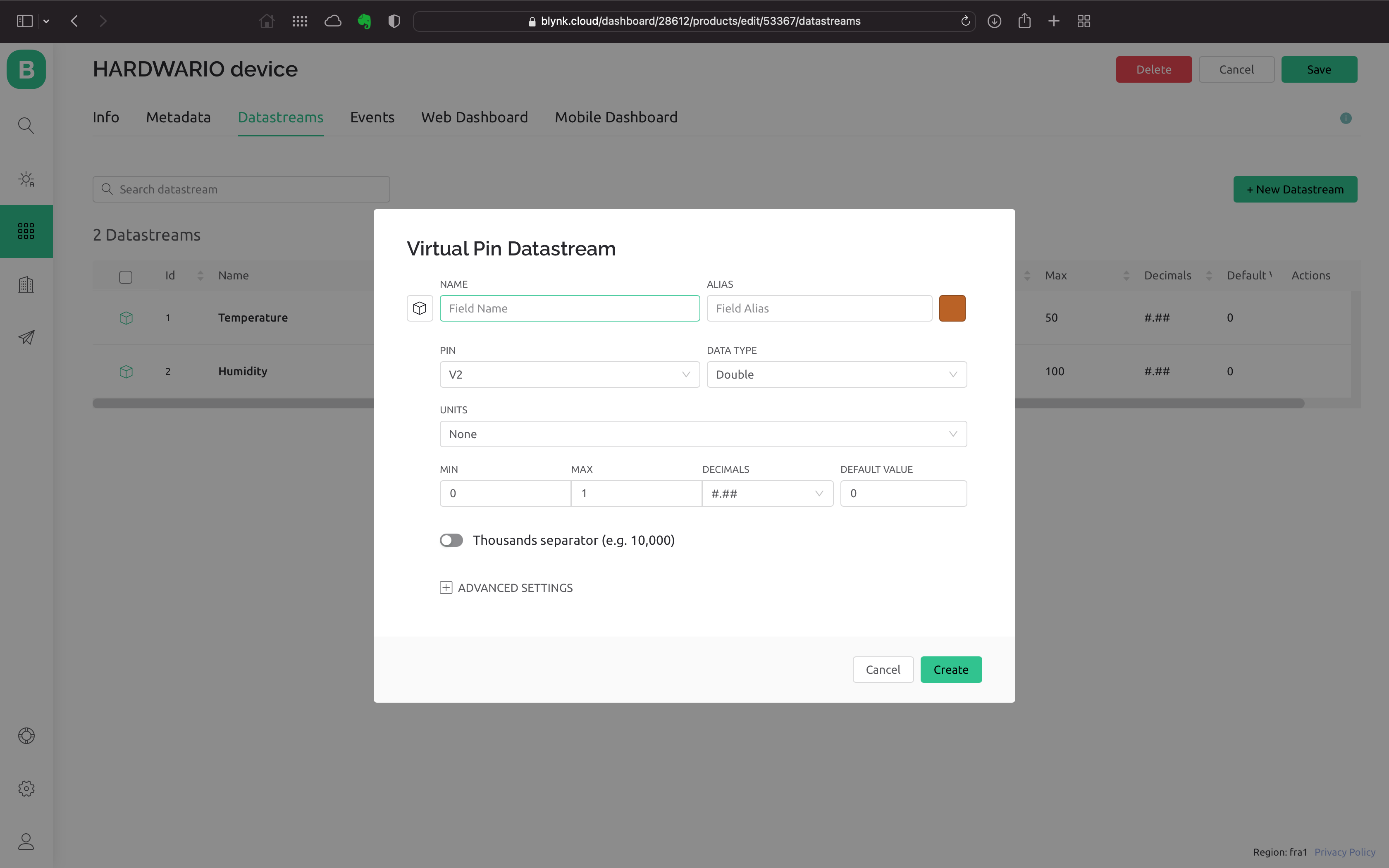

  3. Teď si nastav nový Datastream. Na detailu šablony klikni na záložku Datastreams. Vpravo nahoře klikni na Edit. Objeví se ti tlačítko + New Datastream, klikni na něj, vyber Virtual Pin a objeví se ti dialogové okno:

HARDWARIO Add Blynk IoT datastream
  1. Nastav název pro nový Datastream a vyber jeden z volných Pinů. V mobilní notifikaci budeme chtít vypsat tvou vlastní zprávu, proto zvol jako datový typ String (textový řetězec).

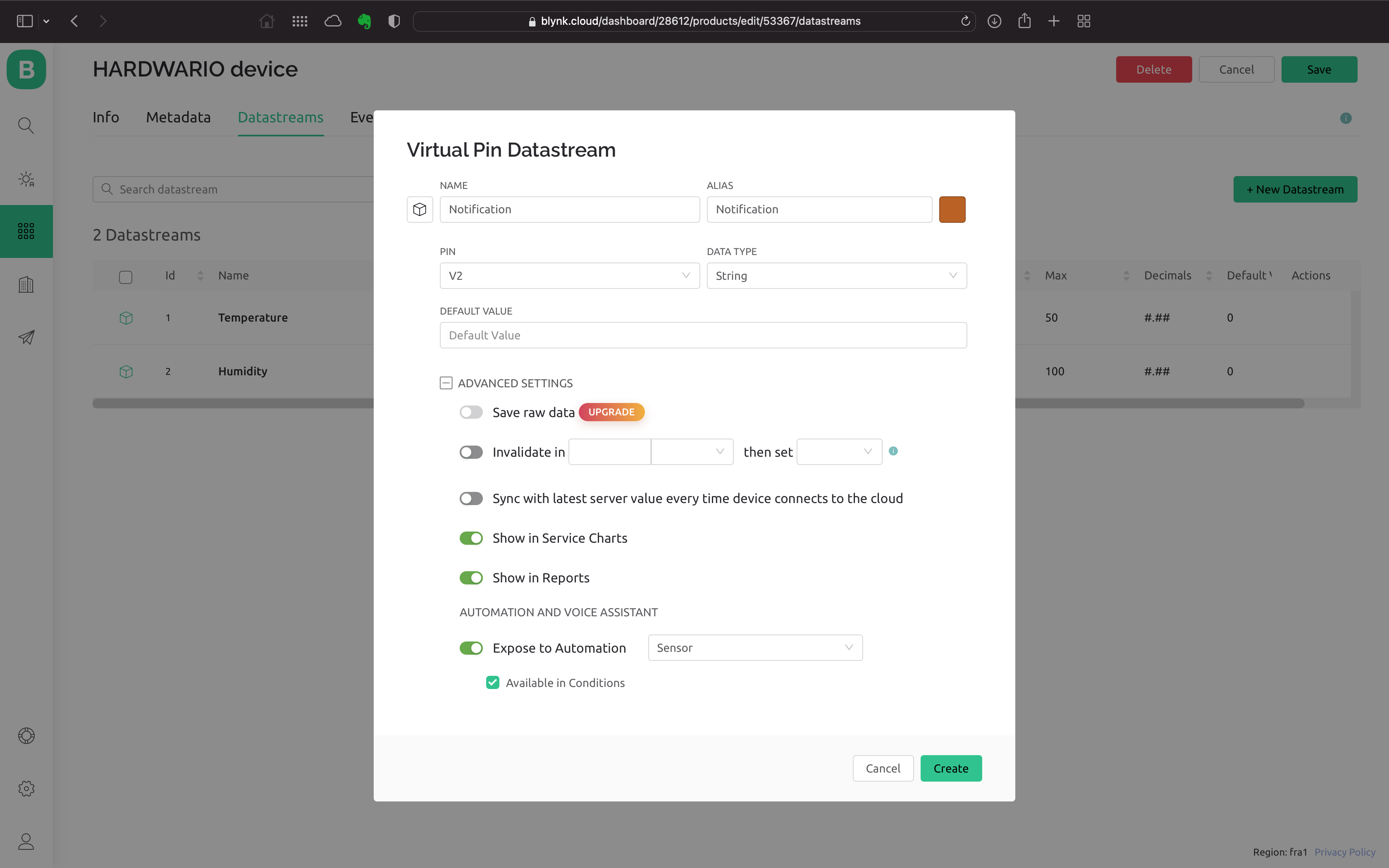

  2. V dialogovém okně dole ještě rozklikni Advanced settings a zaškrtni poslední volbu Expose to Automation, díky tomu ji budeme moct použít v automatizacích. V selektoru vedle zvol Sensor a zaškrtni taky Available in Conditions. Datastream vytvoříš kliknutím na Create.

HARDWARIO Add Blynk IoT datastream
  1. Vpravo nahoře svou práci ulož tlačítkem Save.

Založ zařízení

Pokud jej ještě nemáš, založ si zařízení z vytvořené šablony. Jak na to popisujeme v návodu, který už znáš.

Vytvoř automatizaci

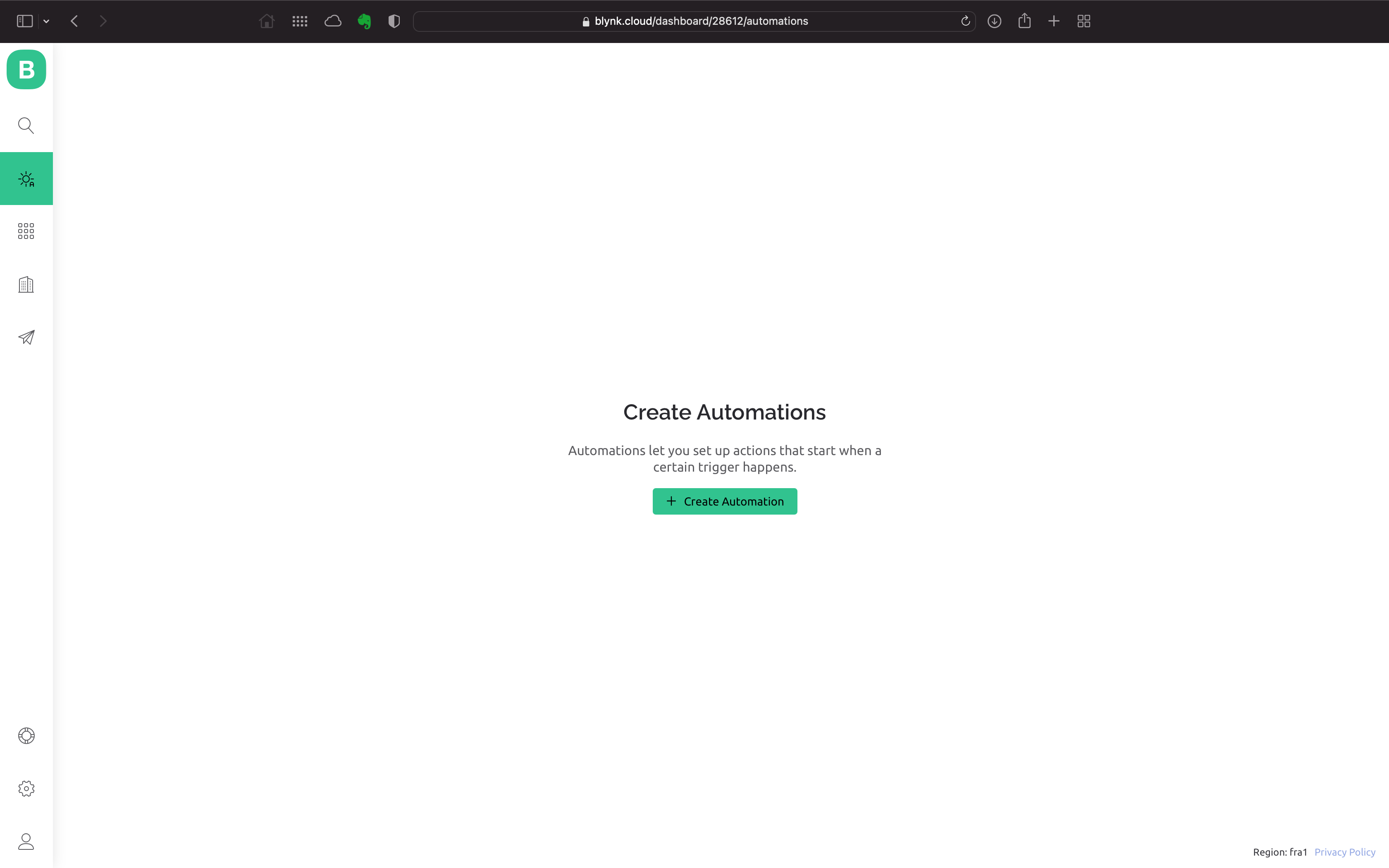

  1. Přepni se do sekce Automation a klikni na tlačítko + Create Automation.
HARDWARIO Add Blynk IoT automation

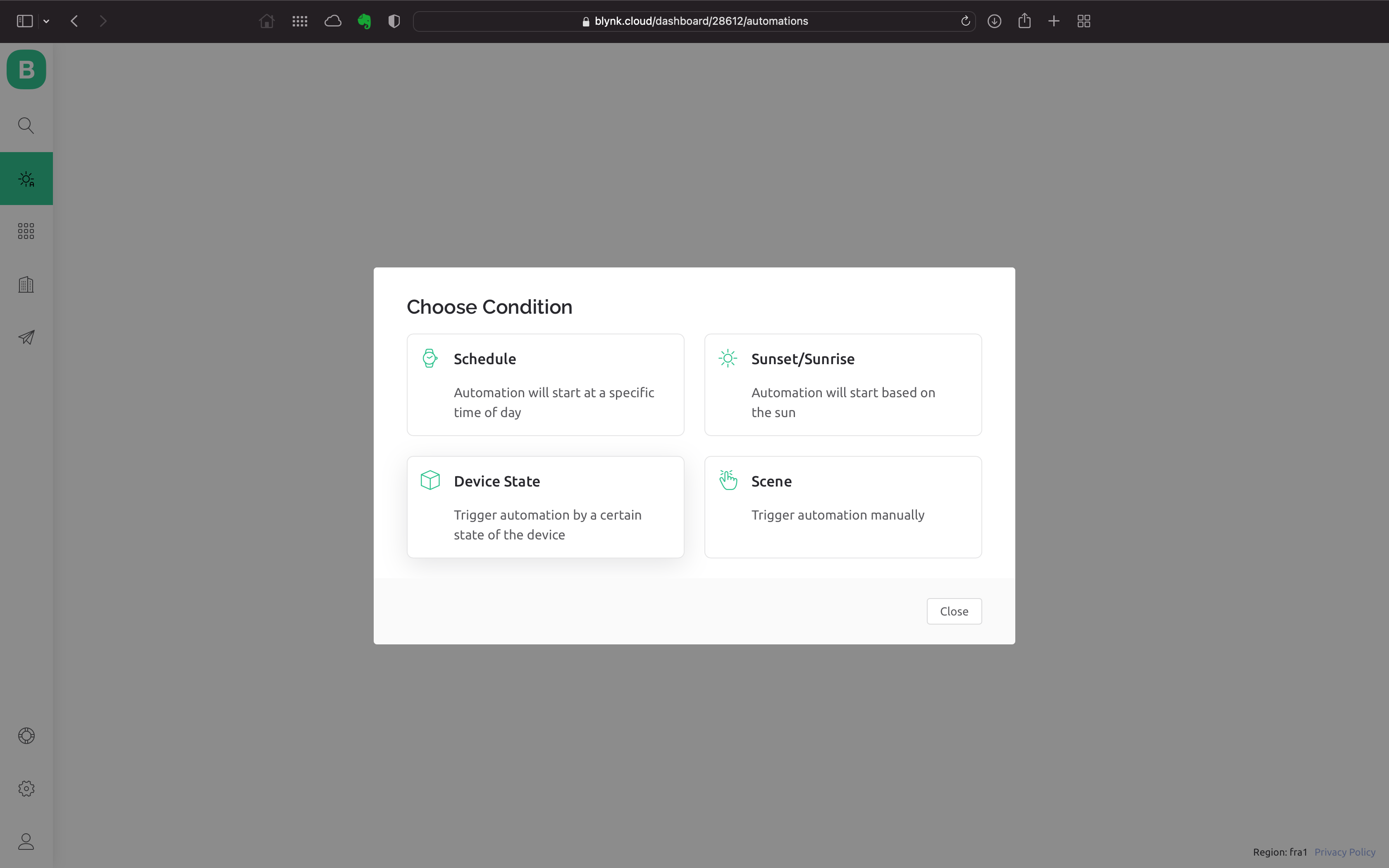

  1. Z dostupných možností vyber Device State. Automatizace vyhodnotí vždy, když do aplikace pošleš zprávu.
HARDWARIO Add Blynk IoT automation
  1. Nastavení automatizace probíhá jednoduše nastavením Kdy se má automatizace spustit - sekce When a co se má následně stát - sekce Do this.

  2. Nejprve nastav sekci When. Vyber tvé zařízení a vytvořený Datastream. Objeví se ti třetí selector, ten nech nastavený na Is Any.

  3. V sekci Do This klikni na Send app notification a nastav si příjemce. Pro zjednodušení tam nastav sebe. Do polí Subject a Message přetáhni myší položku Trigger value, jde o proměnnou, kde bude uložen text tvé zprávy.

  4. Nakonec nezapomeň nastavit název automatizace. V selectu Limit period můžeš omezit, kdy nejdříve po notifikaci přijde další.

HARDWARIO Add Blynk IoT automation
  1. Klikem na Save automatizaci ulož.

Nastav mobilní aplikaci

  1. Půjč si od mámy nebo od táty jejich smartphone a ještě trochu jim ho nachytři. 🤓 Aby se jim tvoje zpráva zobrazila, musí mít na mobilu appku Blynk IoT. Stáhneš ji z App store, nebo Google Play.

  2. Po instalaci se přihlas pod svým účtem.

Propoj mobil s krabičkou

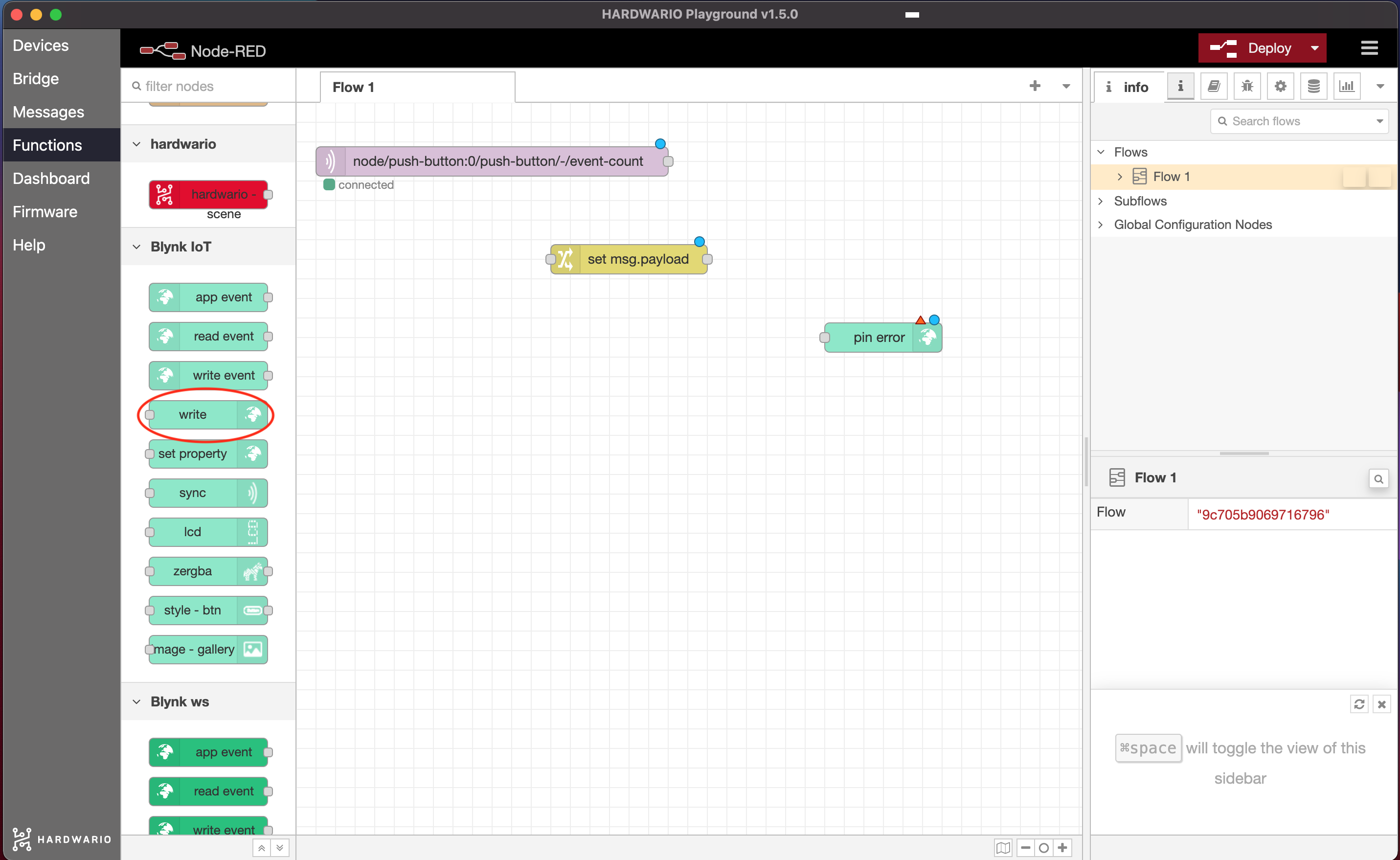

  1. Vrať se k počítači. Na ploše Node-RED přidej za oba nody zelený node Write. Najdeš ho v levé části v sekci Blynk IoT (Pozor! Ne Blynk ws).
Blynk IoT - HARDWARIO Playground

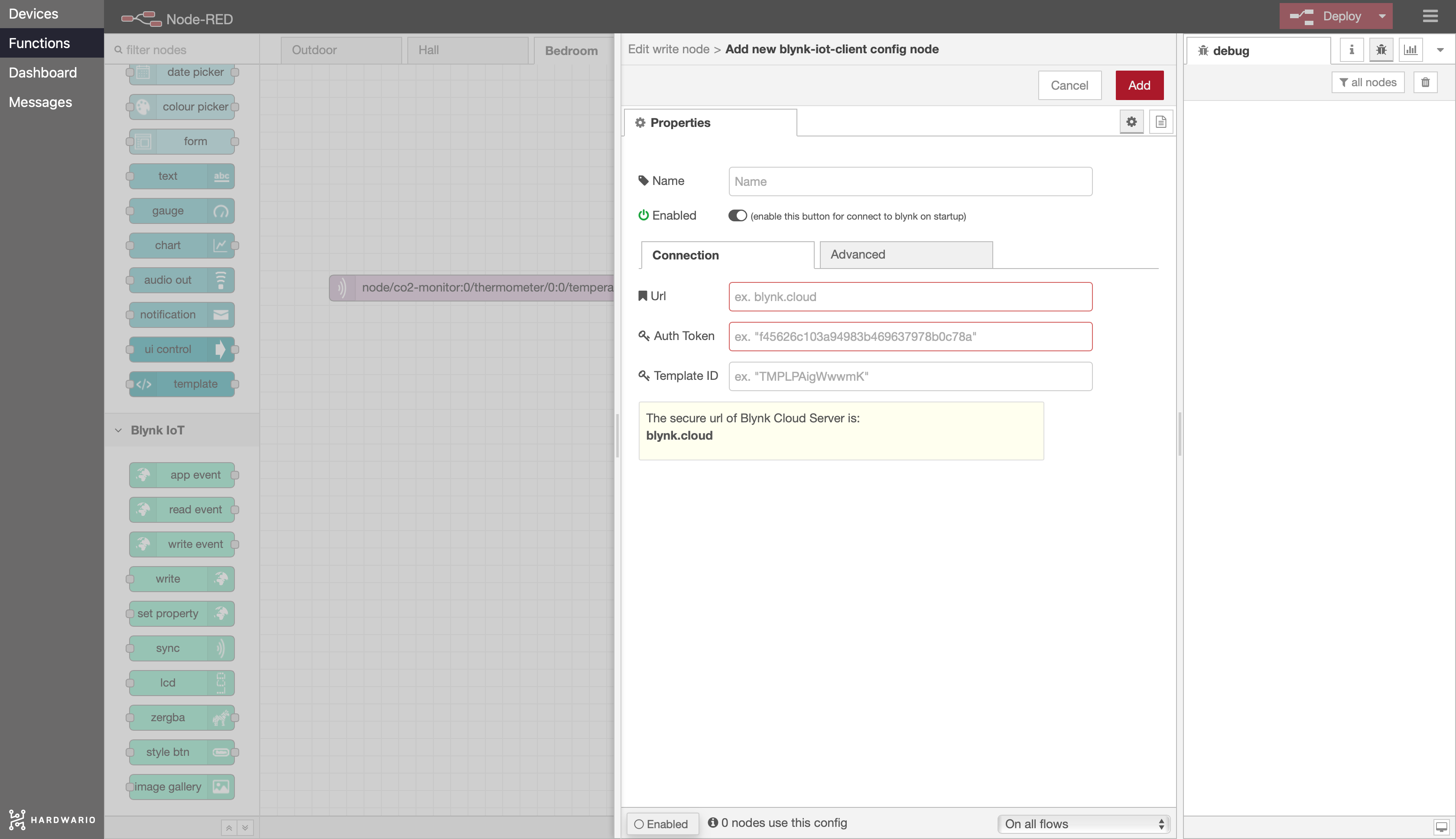

  1. Node otevři dvojklikem. Vpravo uvidíš malou tužku. Klikni na ni a otevře se ti nové okno. Do pole Url vlož blynk.cloud, do polí Auth Token a Template ID zkopíruj hodnoty z detailu zařízení ve webové aplikaci na počítači.
Blynk IoT - HARDWARIO Playground

Nastavení potvrď tlačítkem Add.

  1. Vyplň číslo virtuálního Pinu vytvořeného datastreamu a tlačítkem Done vše ulož.

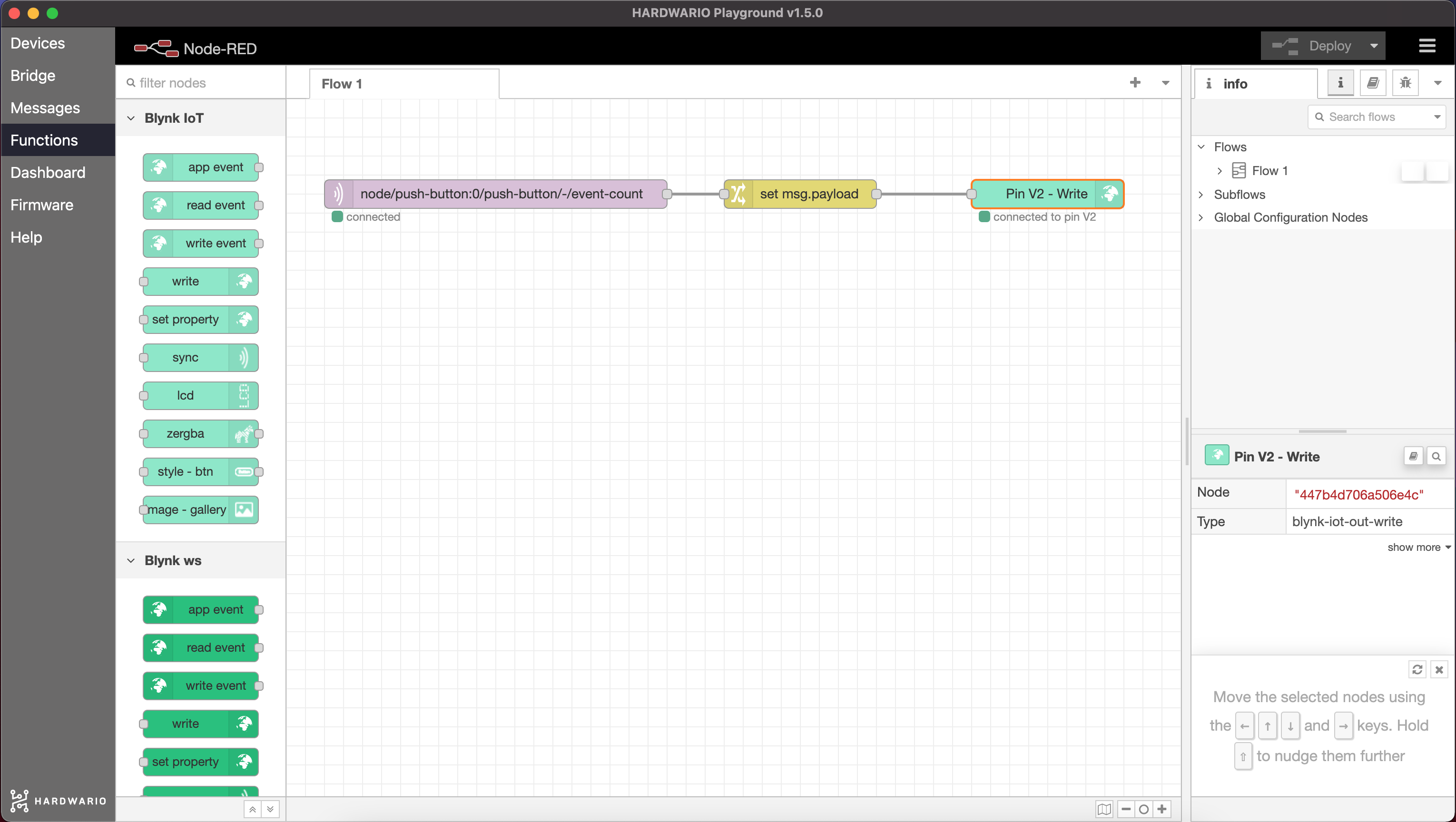

  2. Node s Blynkem propoj se žlutým nodem, do kterého jsi nastavil zprávu. Teď jsi zařízení naprogramoval tak, aby se stisknutí tlačítka na krabičce ➡️ proměnilo ve zprávu, ➡️ která doputuje až do mobilu tvých rodičů. 👾

Blynk IoT - HARDWARIO Playground

❗ Celý flow odstartuj a potvrď červeným tlačítkem Deploy vpravo nahoře. 🚨

A… Akce!

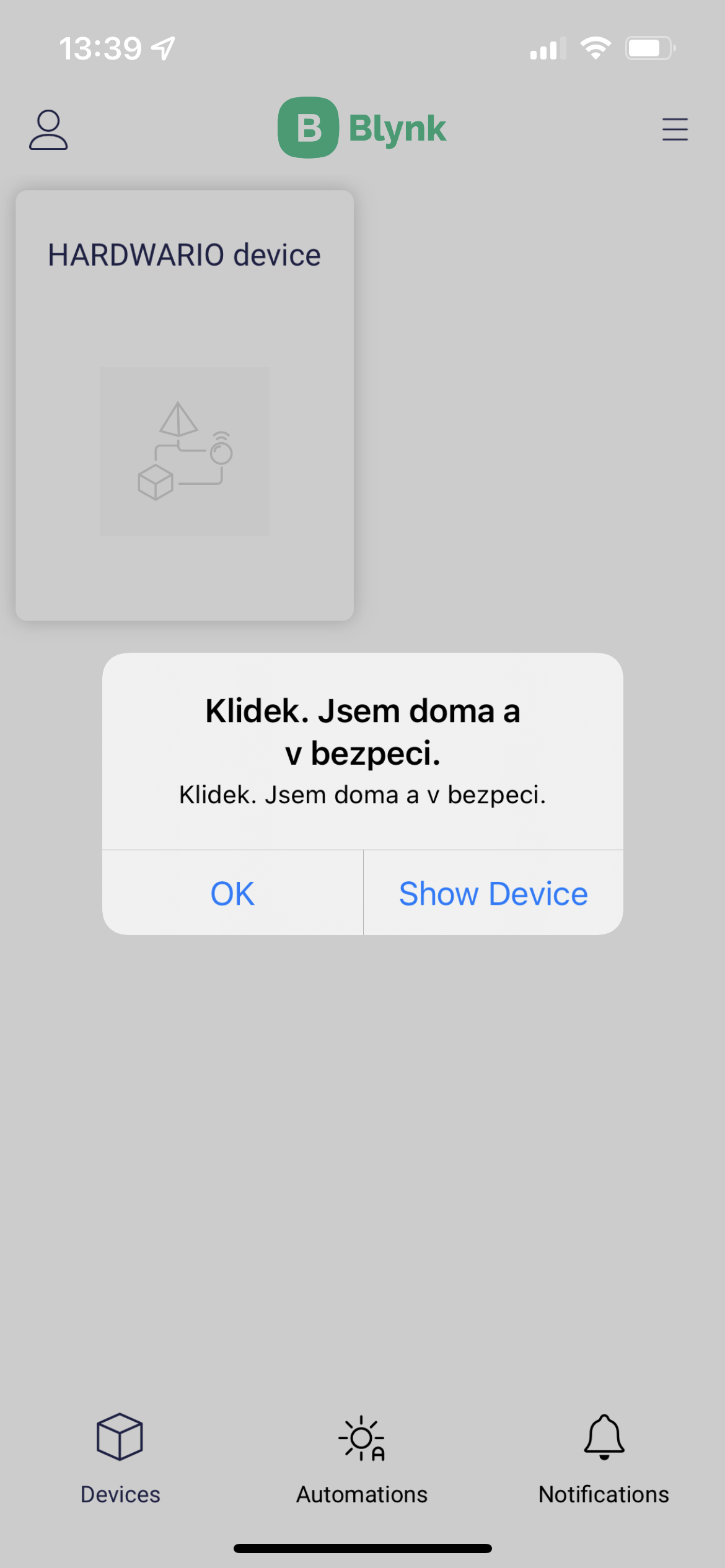

  1. Zmáčkni tlačítko. Rodičům na mobilu vyskočila zpráva. 💪
Get Notification on Phone
  1. Nejenom, že si o tobě budou tví rodičové myslet, že jsi nadaný, ale ještě si ušetříš jejich každodenní telefonáty. 🎉 A to je prostě tak chytré, až je to IoT. 🕺
