Přeměň vaši starou pračku na chytrou

Úvod

Zvedni rodinné pračce IQ. 🤖 Naprogramuj pomocí krabičky IoT upozornění, díky kterému se tví rodiče dozvědí, že várka doprala.

V tomhle projektu se naučíš nastavit krabičku tak, že pozná, až pračka dopere, a pošle o tom upozornění na mobil.📱 👈

Budeš potřebovat jen krabičku s tlačítkem a USB dongle. Proto si vystačíš se základní HARDWARIO sadou – Starter Kitem.

Stáhni si nový firmware

  1. Pokud to ještě nemáš, Starter Kit sestav.

  2. Na Core Module nahraj nový firmware, a to bcf-radio-washing-machine-monitor (najdeš ho mezi ostatním firmwarem v Playgroundu). Díky tomuhle firmwaru bude krabička citlivěji vnímat otřesy pračky. 🔃

Náš tip: Nevíš, jak si firmware stáhnout nebo co to je? Zjistíš to tady.

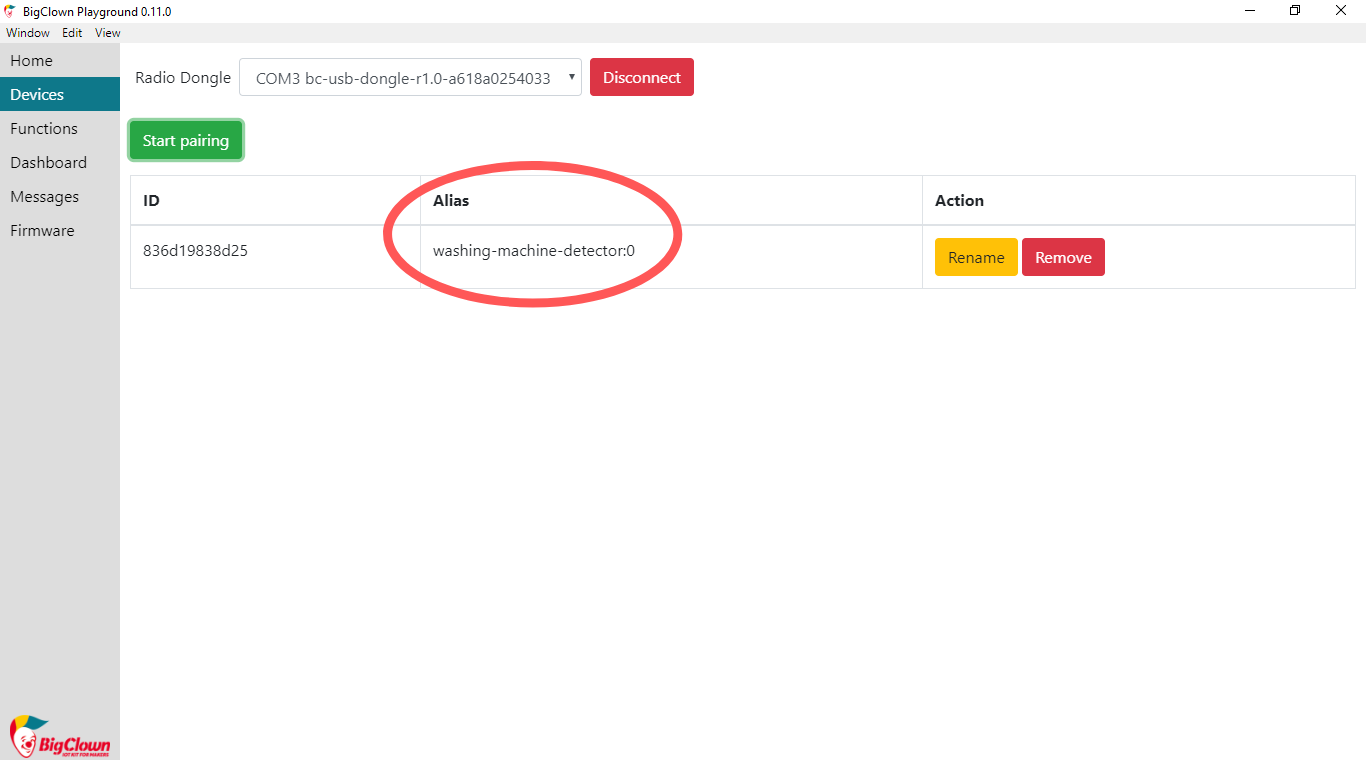

  1. Core Module spáruj s USB Donglem. Hned po spárování uvidíš, že tvůj Core Module změnil Alias na washing-machine-detector. 👌
HARDWARIO Playground devices list

Rozjeď to v Node-RED

  1. V Playgroundu klikni na záložku Functions, kde je programovací plocha Node-RED. 🤖

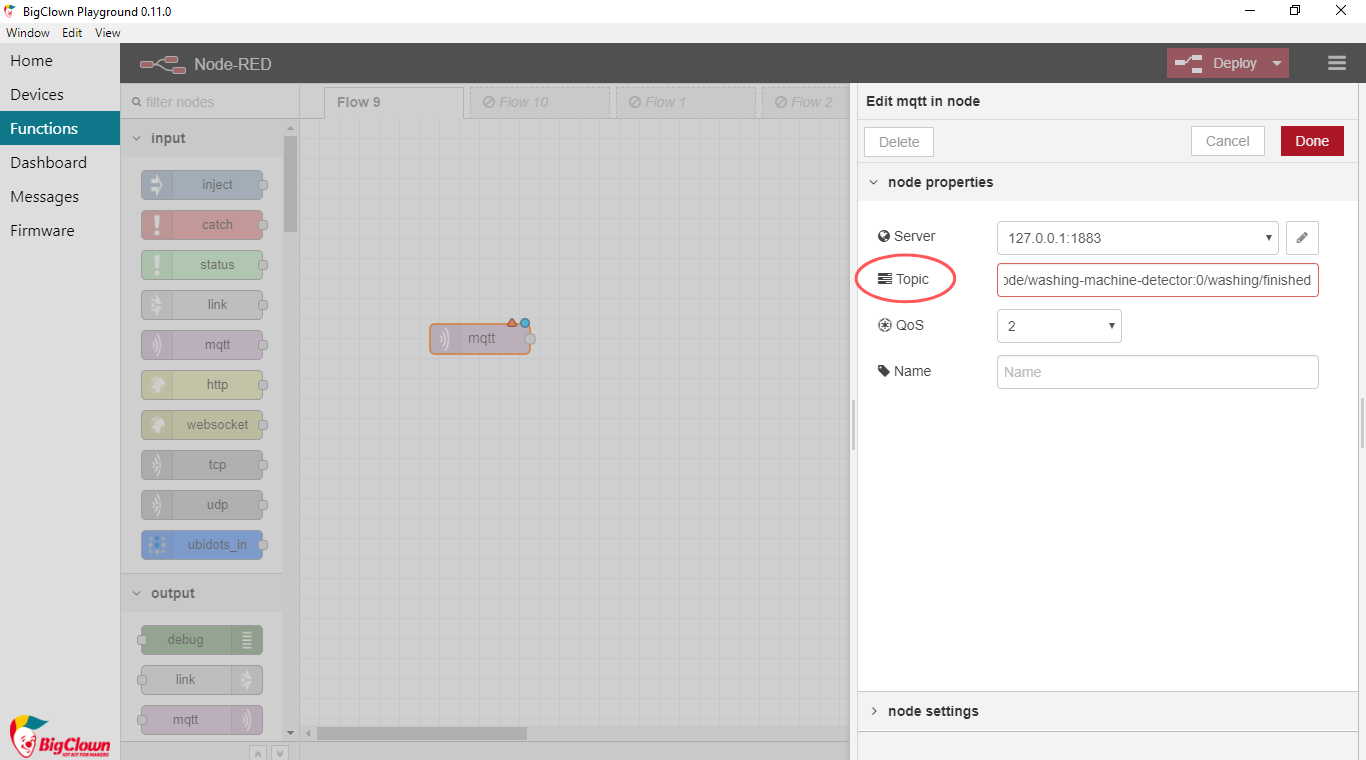

  2. Začni jako vždycky: na plochu nejdřív umísti MQTT node ze sekce Input. Dvakrát na něj klikni a do řádku zkopíruj Topic, se kterým krabička změří, kdy se pračka přestane otřásat:

node/washing-machine-detector:0/washing/finished
Check alias of HARDWARIO kit

Potvrď tlačítkem Done.

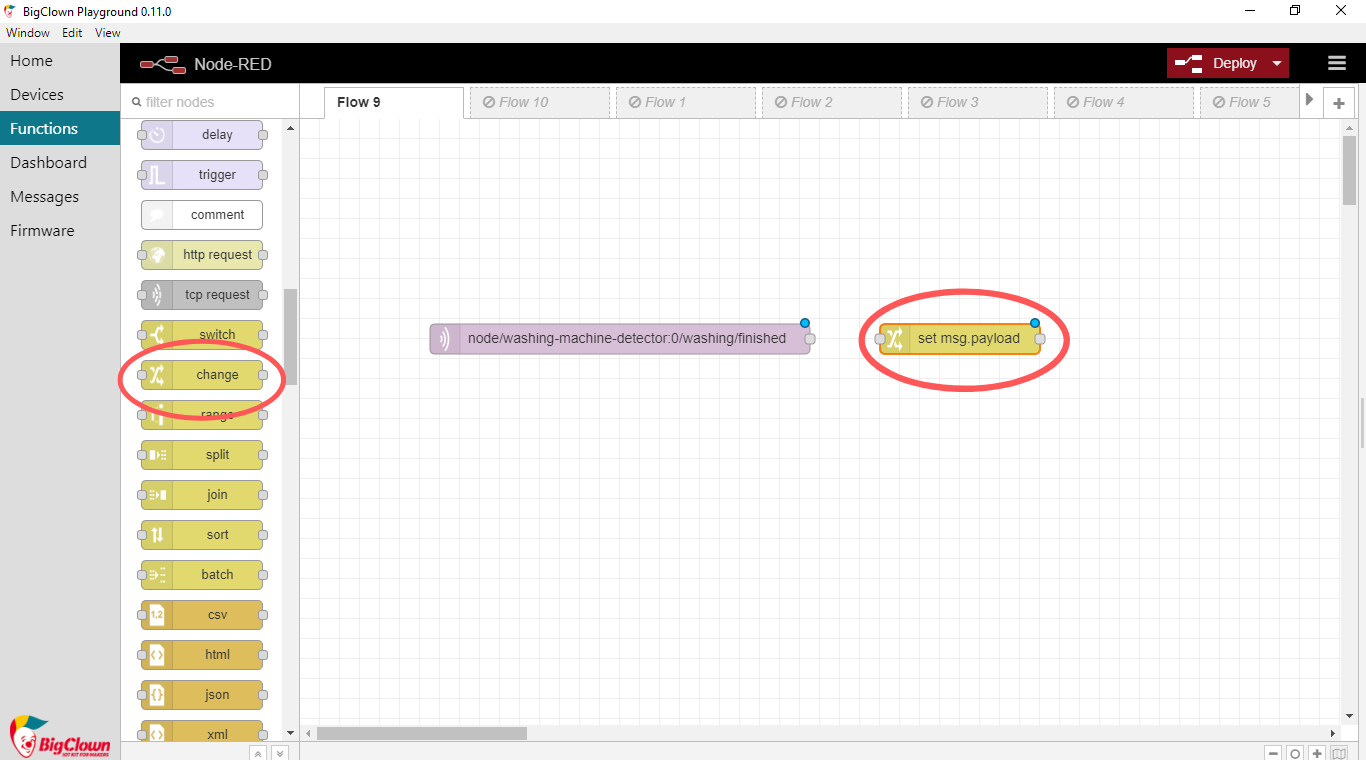

  1. Vedle postav node Change ze sekce Functions.
Add change node to flow
  1. Uvnitř nodu Change nastavíš zprávu, která se rodičům po doprání pošle do mobilu. Mysli na to, že by měla být bez háčků a čárek. Malá inspirace:
    • Mate tam cisty pradlo.
    • Doprala jsem. Dostanu ted tyden dovolene?
    • Doprano a uz me nechte bejt. Vase pracka.
Set message to show

Potvrď tlačítkem Done.

Připrav si applikaci Blynk IoT

  1. Pokud ještě nemáš, vytvoř si účet v aplikaci Blynk IoT. Jak na to se podívej v tomto návodu. Seznámíš se tam i s tím, jak se tvoří šablony a datastreamy. Obojí budeš potřebovat.

  2. Druhým krokem je vytvoření šablony zařízení. Jak na to najdeš ve stejném návodu. Klidně ale použij šablonu z předchozích projektů, pokud ji máš.

  3. Teď si nastav nový Datastream. Na detailu šablony klikni na záložku Datastreams. Vpravo nahoře klikni na Edit. Objeví se ti tlačítko + New Datastream, klikni na něj, vyber Virtual Pin a objeví se ti dialogové okno:

HARDWARIO Add Blynk IoT datastream

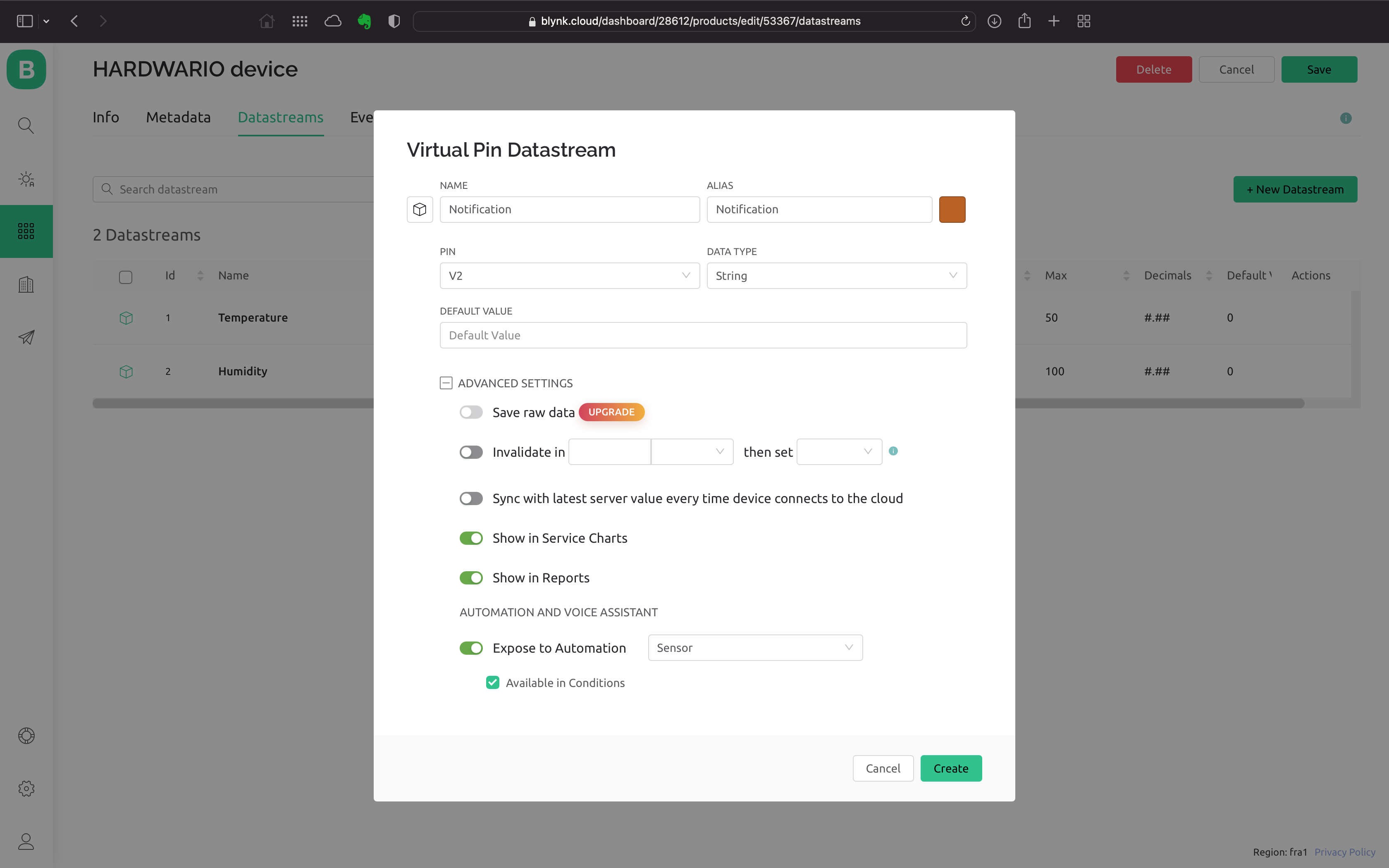

  1. Nastav název pro nový Datastream a vyber jeden z volných Pinů. V mobilní notifikaci budeme chtít vypsat tvou vlastní zprávu, proto zvol jako datový typ String (textový řetězec).

  2. V dialogovém okně dole ještě rozklikni Advanced settings a zaškrtni poslední volbu Expose to Automation, díky tomu ji budeme moct použít v automatizacích. V selektoru vedle zvol Sensor a zaškrtni taky Available in Conditions. Datastream vytvoříš kliknutím na Create.

HARDWARIO Add Blynk IoT datastream
  1. Vpravo nahoře svou práci ulož tlačítkem Save.

Založ zařízení

Pokud jej ještě nemáš, založ si zařízení z vytvořené šablony. Jak na to popisujeme v návodu, který už znáš.

Vytvoř automatizaci

  1. Přepni se do sekce Automation a klikni na tlačítko + Create Automation.
HARDWARIO Add Blynk IoT automation

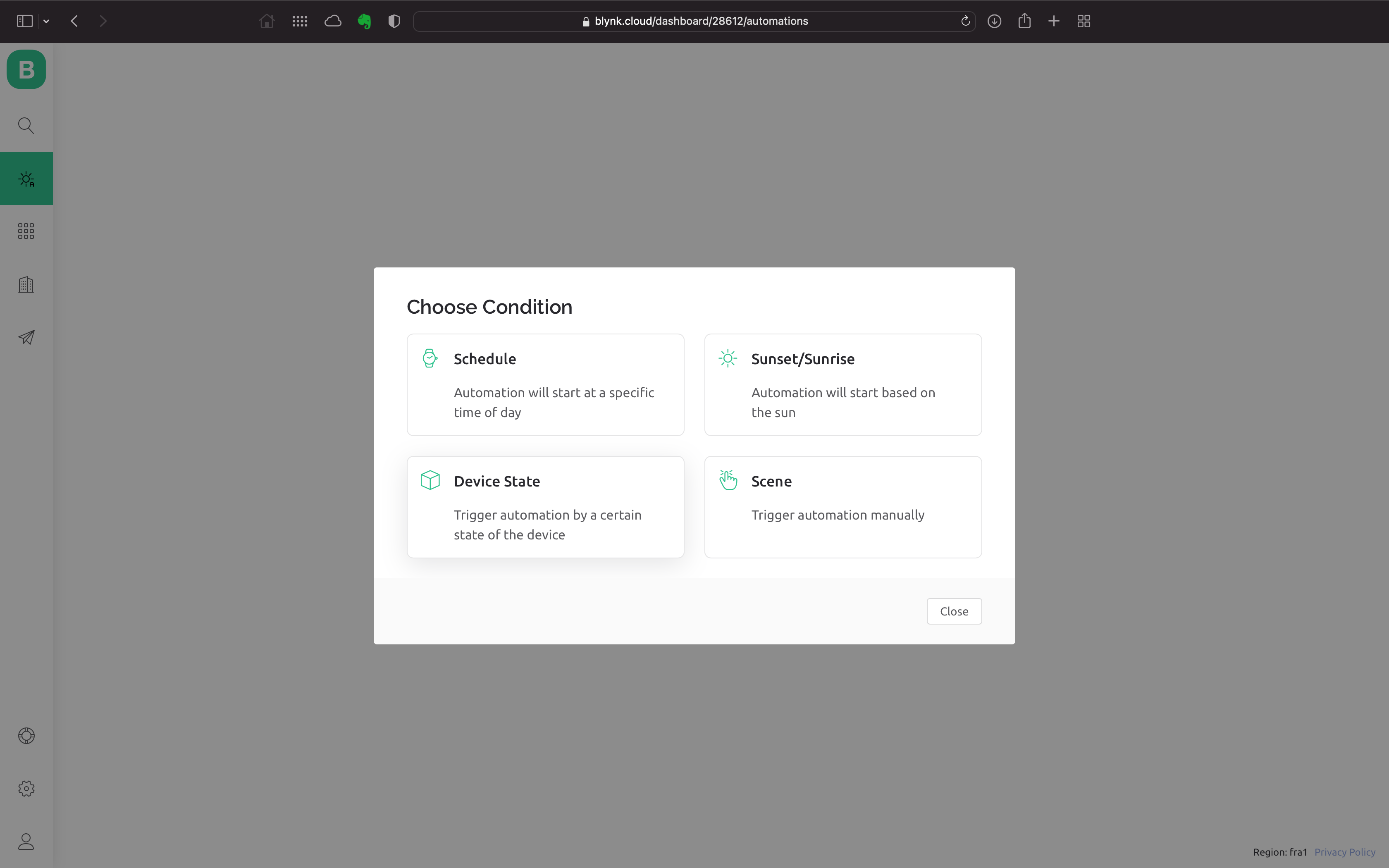

  1. Z dostupných možností vyber Device State. Automatizace vyhodnotí vždy, když do aplikace pošleš zprávu.
HARDWARIO Add Blynk IoT automation
  1. Nastavení automatizace probíhá jednoduše nastavením Kdy se má automatizace spustit - sekce When a co se má následně stát - sekce Do this.

  2. Nejprve nastav sekci When. Vyber tvé zařízení a vytvořený Datastream. Objeví se ti třetí selector, ten nech nastavený na Is Any.

  3. V sekci Do This klikni na Send app notification a nastav si příjemce. Pro zjednodušení tam nastav sebe. Do polí Subject a Message přetáhni myší položku Trigger value, jde o proměnnou, kde bude uložen text tvé zprávy.

  4. Nakonec nezapomeň nastavit název automatizace. V selectu Limit period můžeš omezit, kdy nejdříve po notifikaci přijde další.

HARDWARIO Add Blynk IoT automation
  1. Klikem na Save automatizaci ulož.

Nastav si mobil

  1. Čas ukrást mámě nebo tátovi mobil a nastavit jim jejich vlastní Blynk IoT. Pokud s Blynkem neumíš, podívej se na návod.

  2. V Blynku se přihlas pod svým účtem.

Dokonči programování

  1. Vrať se k počítači. Na ploše Node-RED přidej za oba nody zelený node Write. Najdeš ho v levé části v sekci Blynk IoT (Pozor! Ne Blynk ws).
Blynk IoT - HARDWARIO Playground

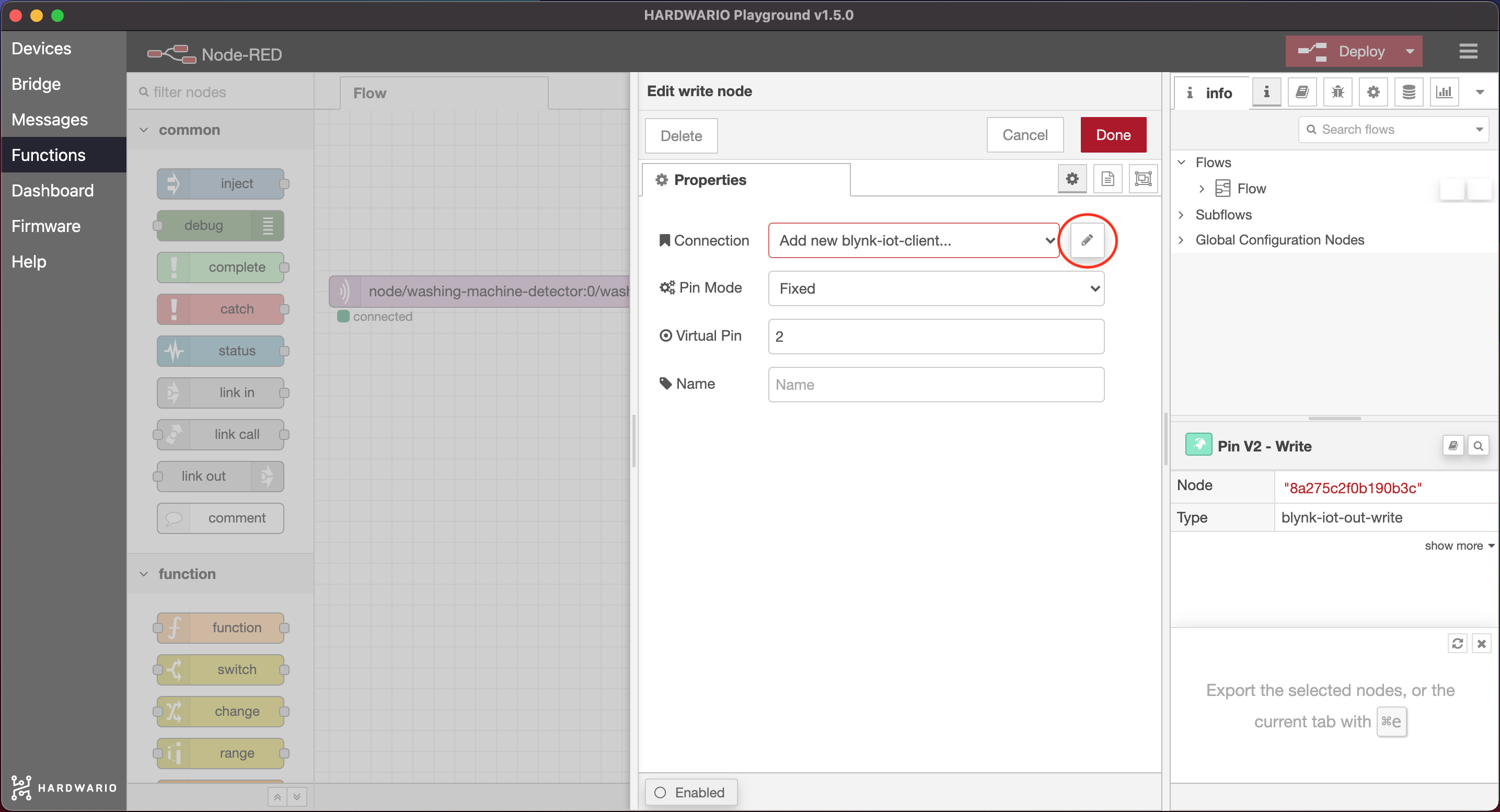

  1. Dvakrát na node klikni. Pak klikni na tužku. ✏
Blynk Connection settings
  1. Otevřelo se ti okno pro párování s Blynkem. Tady nastav Url na blynk.cloud, do polí Auth Token a Template ID zkopíruj hodnoty z detailu zařízení ve webové aplikaci na počítači.
Blynk IoT - HARDWARIO Playground

Nastavení potvrď tlačítkem Add.

  1. Vyplň číslo virtuálního Pinu vytvořeného datastreamu a tlačítkem Done vše ulož.

  2. Už ti to zbývá jenom propojit a poslat příkaz do vesmíru červeným tlačítkem Deploy vpravo nahoře. 👏

Deploy flow in Node-RED

Roztoč to!

  1. Krabičku polož na pračku. Přilep ji malým kouskem izolepy, aby nespadla.

  2. Krabička pozná, že pračka dopere, protože se přestane otřásat. Pošle o tom zprávu mámě nebo tátovi na mobil. Hustý, co? A rázem žiješ v chytré domácnosti! 🤡

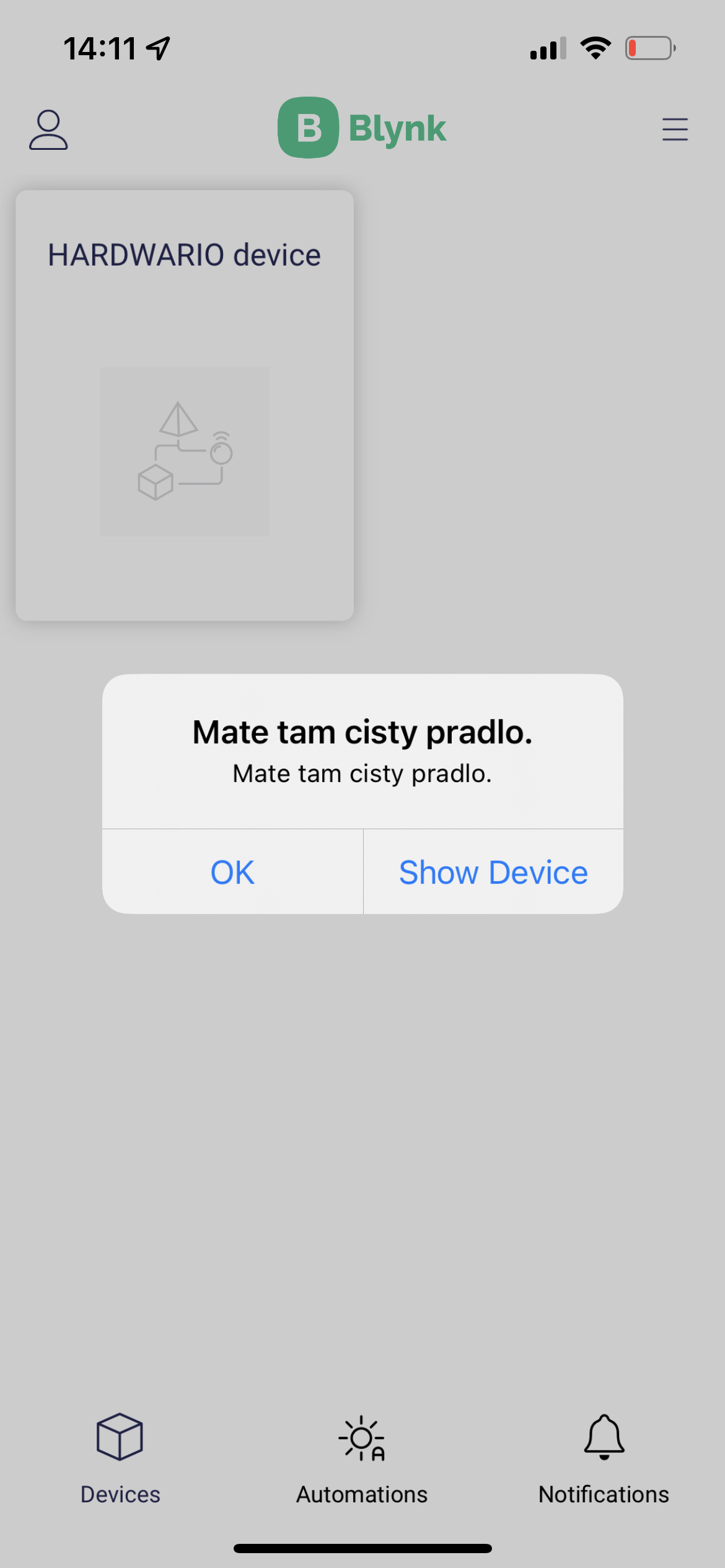

Get Notification on Phone
