Podpora TOWER kitu v PlatformIO

Neustále se snažíme vylepšovat a zjednodušovat práci se stavebnicí TOWER. Již delší dobu doporučujeme vývojové prostředí VSCode. Na každou platformu Windows, Linux, macOS se ale přístup lišil a instalace nástrojů a GCC kompilátoru mohla začátečníkům komplikovat tvorbu prvního programu.

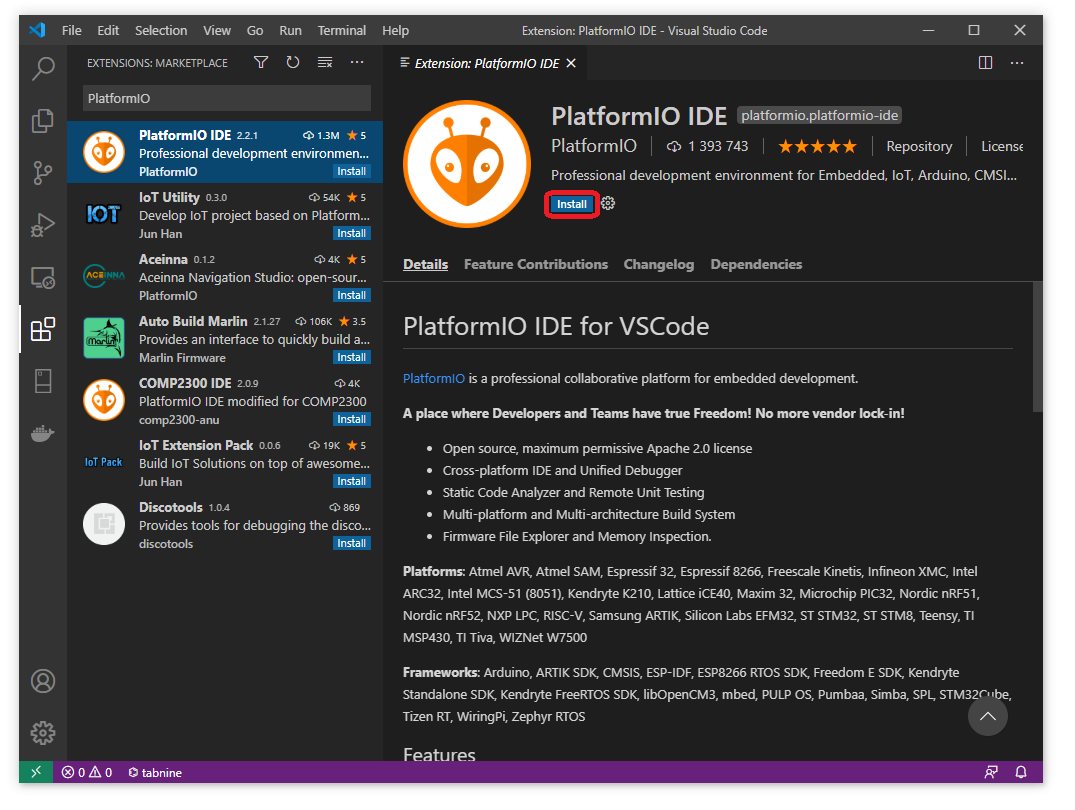

Za poslední roky se PlatformIO, což je vlastně extension do VSCode, velmi rozšířilo a používá jej čím dál více embedded vývojářů. Výhodou jsou balíčky, které korektně a bez ohledu na operační systém nainstalují potřebné nástroje a to i bez nutnosti administrátorského přístupu.

V TOWER dokumentaci je nyní detailní postup instalace PlatformIO, který je nyní jednotný na všechny platformy.

V dalších kapitolách Firmware Quick Start a First Firmware se dozvíte jak vytvořit první projekt a jak nově vypadá struktura složek vašeho programu.

Pro ladění jsme integrovali také sériovou konzoli. Více je popsáno v sekci Debugging.

Vytvoření nového projektu

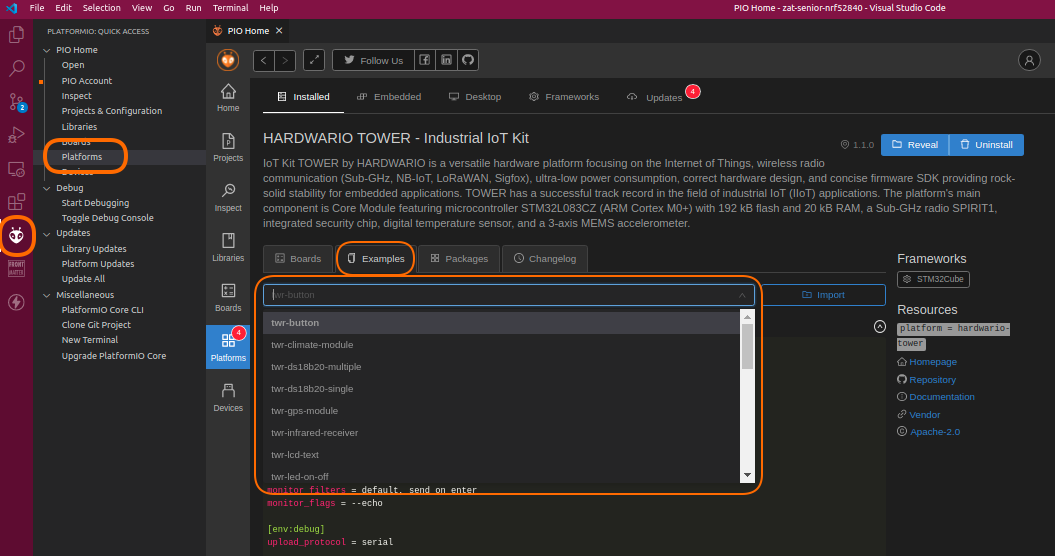

Přímo v PlatformIO potom můžete vycházet z již existujících projektů v položce Examples. Není tedy vždy nutné použít nástroj git.

Nicméně git lze stále použít a nový repozitář twr-skeleton obsahuje vše pro použití PlatformIO včetně konfiguračního souboru platformio.ini.

SDK a application.c

Změnou oproti standardnímu projektu je to, že ve složce již nenajdete složku sdk. Ta se automaticky stáhne do podsložky .pio. Proto při sdílení nebo kopírování je možné tuto (v UNIXech neviditelnou složku) i smazat. Při další kompilaci se všechny knihovny stáhnou a vytvoří znova. Projekty tedy lze snadněji kopírovat a sdílet.

Hlavní soubor s vaším programem je nyní ve složce src/application.c.

Konfigurační soubor

Soubor platformio.ini je hlavní konfigurační soubor. Obsahuje definice platformy, desky a frameworku. Uvnitř je také řádek lib_deps = twr-sdk, který právě definuje stažení SDK. Stahuje se vždy to nejnovější. Pokud byste chtěli svůj projekt vázat na nějakou konkrétní verzi SDK, lze to snadno provést zamčením například takto lib_deps = twr-sdk@1.0.0.

Pokud nespecifikujete verzi SDK, tak se použije vždy ta, která je ve složce .pio naposledy stažená. Pokud ji chcete aktualizovat, můžete složku .pio smazat a provést nový build, který stáhne poslední verzi SDK.

; https://docs.platformio.org/page/projectconf.html

[platformio]
default_envs = debug

[env]
platform = hardwario-tower
board = core_module
framework = stm32cube
lib_deps = twr-sdk
monitor_speed = 115200
monitor_filters = printable, send_on_enter
monitor_flags = --echo

[env:debug]
upload_protocol = serial

[env:release]
upload_protocol = serial
build_flags =
    ${env.build_flags}
    -D RELEASE

[env:debug-jlink]
build_type = debug
upload_protocol = jlink
debug_init_break = tbreak application_init
debug_svd_path = .pio/libdeps/debug/twr-sdk/sys/svd/stm32l0x3.svd
build_flags =
    ${env.build_flags}
    -D DEBUG

Flashování

PlatformIO automaticky nadetekuje sériový port, ke kterému je Core Module připojen. Nyní již není potřeba jej ručně vybírat, jak tomu bylo dřív u nástroje bcf.

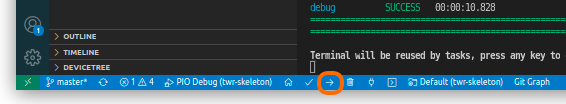

Flash provedete kliknutím na symbol šipky vpravo → v dolní stavové liště. Pokud předtím program nebyl zkompilován, nebo jste provedli a uložili nějaké změny, tak se program před flashnutím i utomaticky zkompiluje.

Sériová konzole

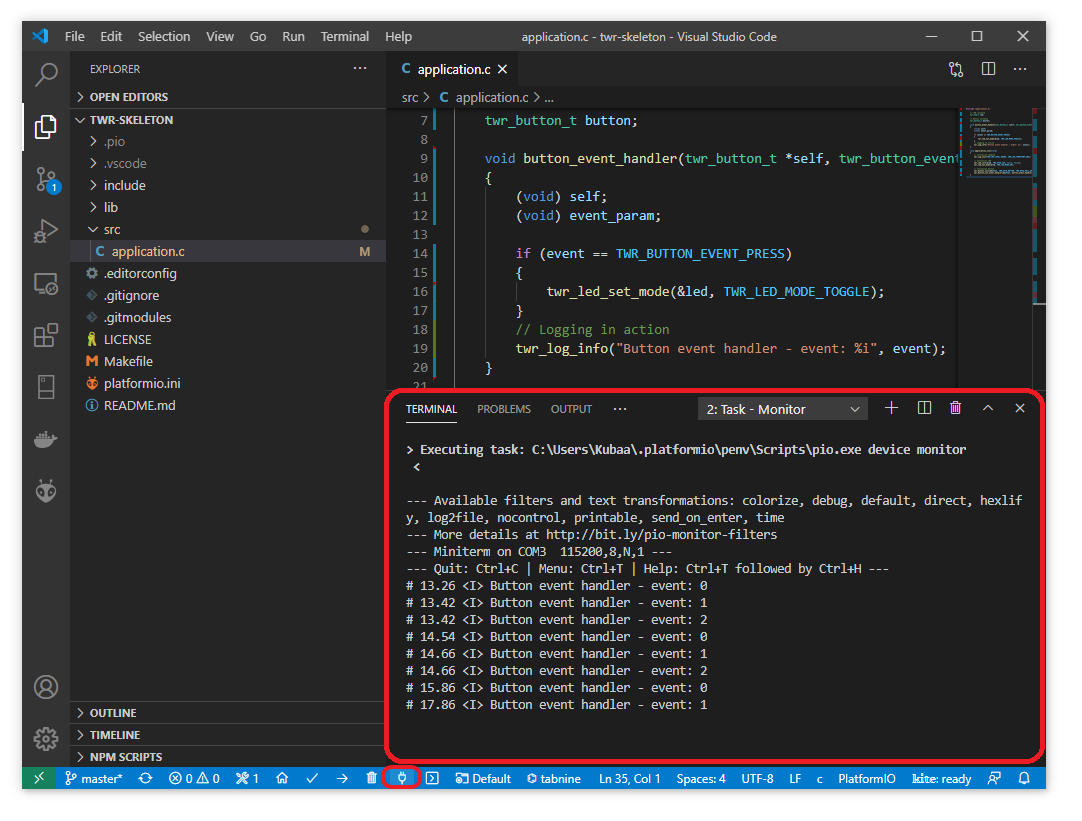

Původní nástroj bcf pro výpisy sériové konzole nyní nahrazuje symbol zástrčky v dolní liště VSCode.

J-Link debugging

Již přímo v PlatformIO je podpora pro různé SWD/JTAG ladící adaptéry. V základní konfiguraci je zvolený JLink, ale je možné si nakonfigurovat vlastní ST-Link nebo jiné. Pro spuštění ladění stačí stisknout F5.
